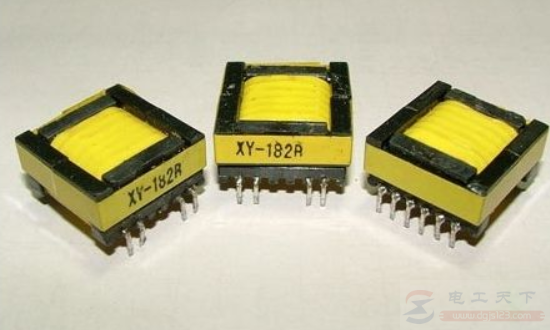

脉冲变压器在电路中起什么作用

有关脉冲变压器的知识，介绍了脉冲变压器在电路中的主要作用，包括储能、电压转换等作用，有需要的朋友参考下。

肪冲变压器的作用

脉冲变压器一般用在开关电源中，其作用与普通变压器一样，均是给交流电变压。

区别在于普通变压器变压是正弦波，而脉冲变压器变压是有一定或可调占空比的方波（可以理解为脉冲信号），常用的PWM信号即脉宽调制信号。

脉冲变压器变压的信号比不同电源变压器的频率高，一般为10K--100kHZ，而普通电源变压器为50HZ。

脉冲变压器的效率比普通变压器高得多，体积也会小很多，体积可以缩小，这也是开关电源比线性电源（普通电源变压器的电源）优点之一。

把正弦波变成脉冲波输出的不是脉冲变压器，而是变压器前端的控制电路，通过把PWM信号把被滤波整流成直流的市电调制成高频的脉宽电压，通过脉冲变压器变压，然后通过滤波整流把变压后的脉宽电压变成直流。

脉冲变压器在电路中的三作用：

1、储能：在初级输入电流时，次级无输出，磁芯将输入的电流转化为磁储存，当输入电流截止后再释放在绕组上感生电流输出。所以脉冲变压器也叫储能变压器。

2、电压转换：这点与电源变压器相同。

3、隔离：这点与电源变压器相同。如显象管电视机的高压包，它的初级输入脉冲峰值约300v，输出上万v，就是靠初次级隔离。

以上就是脉冲变压器的主要作用，希望对大家有所帮助。
