变压器铁芯材料和结构形式

铁芯是电力变压器的重要组成部件，由高导磁的硅钢片叠积，然后用钢夹件夹紧或用玻璃丝带绑扎而成，铁芯的结构形式主要有单相二柱式铁芯、单相二柱旁軛式铁芯等几种。

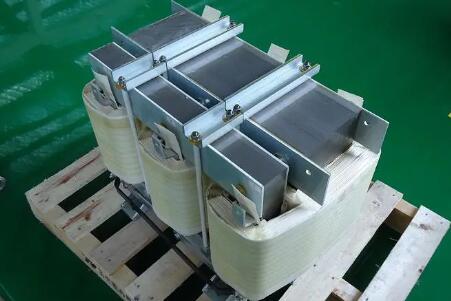

变压器铁芯材料和结构

1、硅钢片

电力变压器用的硅钢片是0.3~0.5mm厚的冷钆硅钢片，目前国内只有武汉钢铁厂和上海宝钢可以生产这种冷钆硅钢片，大型变压器用的硅钢片需要从日本进口。

2、铁芯的结构形式

1）单相二柱式铁芯，用于各种单相变压器。

2）单相段柱旁軛式铁芯，用于高压大容量单相变压器。

3）单相二柱旁軛式铁芯，用于高压和超高压大容量单相变压器。

4）三相三柱是铁芯，用于各种三相变压器。

5）五柱式铁芯，用于大容量三相变压器。
