介绍三相异步电机星三角降压启动接线图
|

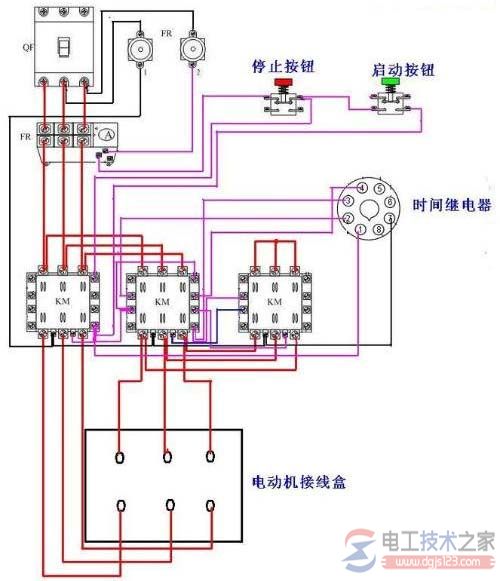

本文介绍三相异步电机星三角启动电路图接线方法，及其特点，应用场合，以下供参考。 三相异步电机星三角降压启动接线方式三相异步电机星三角降压启动，是解决电动机启动电流过大的常用方法之一。此种方法只适用三角形接法的容量较大的电动机空载启动。 原理：在电动机启动时将定子绕组结成星形降压启动；启动结束后，再将定子绕组接成三角形全压运行。这种星形启动，三角形运行的星三角启动方法，能降低启动电流，减轻它对电网的冲击。 三相异步电机星三角启动的特点 采用星三角启动时，电机定子绕组因是星形接法，所以每相绕组所受的电压降低到运行电压的约57.7%(为原来三角形接法直接启动时的根号三分之一)，启动电流为直接启动时的1/3，启动转矩也同时减小到直接启动的1/3，如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍，这样就可以减轻它对电网的冲击。 由此可见，采用星三角启动方式时，电流特性很好，而转矩特性较差，所以只适用于无载或者轻载启动的场合。 即由于起动转矩小，星三角起动的优点还是很显著的，因为基于这个起动原理的星三角起动器，与任何别的减压起动器相比较，其结构最简单，价格也最便宜。 另外，星三角起动方式还有一个优点，即当负载较轻时，可以让电动机在星形接法下运行。此时，额定转矩与负载可以匹配，这样可以使电动机的效率有所提高，并节约了电力消耗。 三相异步电机星三角启动接线方法 下图是电动机星三角期待能够(Y－△启动)的电路图，U1－U2、V2－V2、Wl－W2是电动机M的三相绕组。如果将U2、V2和W2在接线盒内短接，则电动机被接成星形；如果将U1和W2、V1和U2、W1和V2分别短接，则电动机被接成三角形。
Y－△电机星三角启动电路的工作过程 按下启动按钮SB2，接触器KM3和时间继电器的线圈得电，KM3的主触点闭合，将电动机的三相绕组接成星形；KM3的辅助触点(常开)KM3－3同时闭合使接触器KM2动作，电动机进入星形启动状态，KM2的辅助触点KM2－1闭合，使电路维持在启动状态。 待电动机转速达到一定程度时，时间继电器KT延时时间到。其延时触点(常闭)断开，接触器KM3线圈失电。 主触点断开，辅助触点(常例)KM3－1闭台。接触器KMl得电工作．电动机进入三角运行状态。这里时间继电器的延时时间应通过试验调整在5~15秒之间。 按下停止按钮，或电动机出现异常过电流使热继电器FH动作时，电动机均会停止运行。电动机停运时绿灯HG点亮；启动过程中黄灯HY点亮；运行过程则红灯HR点亮。电流表PA和电压表PV用于电动机运行参数的测量。 热继电器的调整．应根据负载轻重和运行电流的大小，在热态(热继电器接入电路，并经过启动电流的预热)实地进行。 观察电流表的读数．按照读数的1.2倍整定其电流调整钮。电动机出现1.2倍的异常电流时．热继电器会在20分钟内动作。如果电动机运行电流是随负载不断变化的，则整定值可按较大电流值计算选取．但最大不能超过电动机额定电流的1.2倍。 |
