变压器空载电流与空载损耗测试就这么干

【变压器空载电流与空载损耗测试方法】

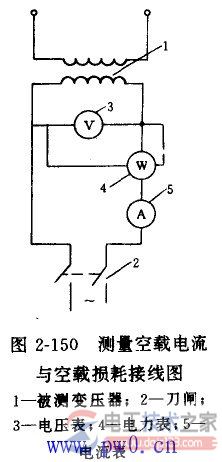

以下是对单相变压器的测量接线图。

把变压器的高压绕组开路，在低压绕组的端子上加以额定电压，从摆在电路中的电流表读取变压器的空载电流值，从电力表读取变压器的空载损耗值。

如果加电压的绕组有分接头时，应当把分接开关切换到额定电压的分接头上。有条件时，最好从零开始，递升加电压。当所加申压低于变压器绕组的额定电压时，调出的空载损耗值要经过换算，同时扣除测量仪表所产生的损耗。外加电压应当具有正弦波形与额定额率，电压表与电力表应当尽量接在靠近绕组的端子处，以减小测量误差。变压器运行中处于地电位的引线端子与油箱均应接地。
