老式电源逆变器的原理图，一文看懂老式逆变器的递变原理

有关电源逆变器的相关知识，介绍了老式电源逆变器的工作原理，以及制作一个老式电源逆变器的操作过程，使用12V电瓶，一个200瓦功率的硅钢片等材料，来完成电源逆变器的制作。

制作思路：

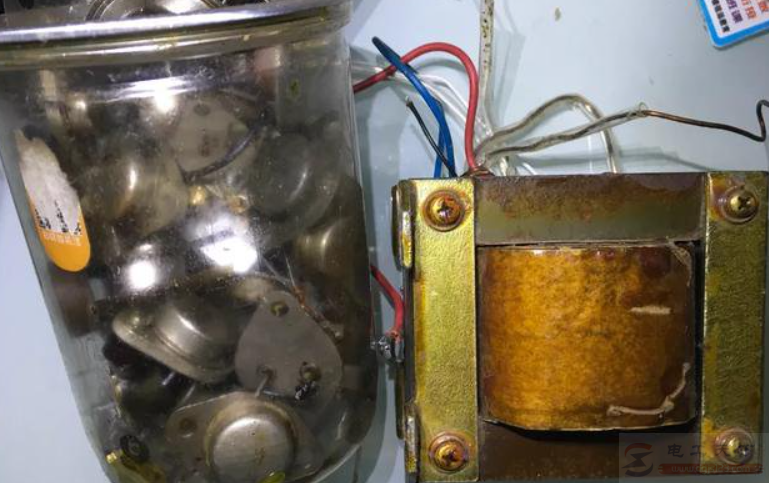

在电力紧张的情况下，可以利用12V电瓶，一个200瓦功率的硅钢片，初级220V抽几根头可调节电压，次级12V三根头，中心抽头直接接电瓶正极，两边的抽头分别接3DD15A的集电极，两发射集并联接入电瓶负极。付线圈为反绕组，匝数比为主线圈的一半，其中心抽头经过大功率电阻（可用电炉丝绕制）及二极管串联接入负极。

如下图：

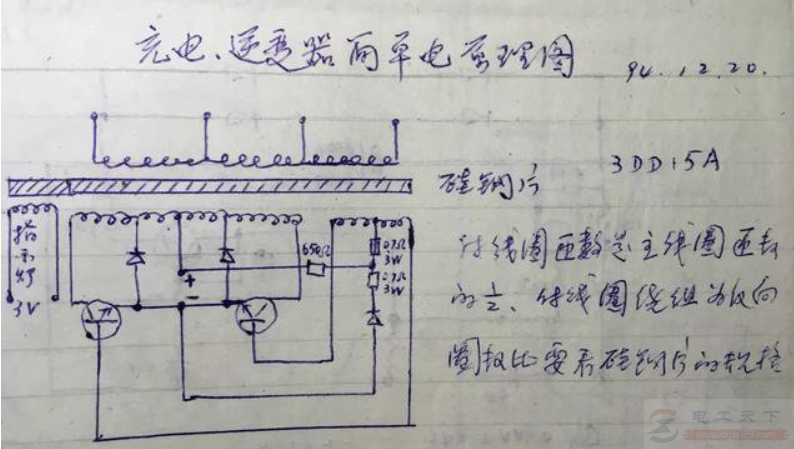

以下是充电、逆变器的简单电路原理图：

为方波波型输出，副线圈中心抽头的电阻值可改变振荡频率，电阻越小，频率越低，电压降越大，功耗越大，输出电流也大，三极管负载大有发热现象，因此需要安装足够大的散热板。

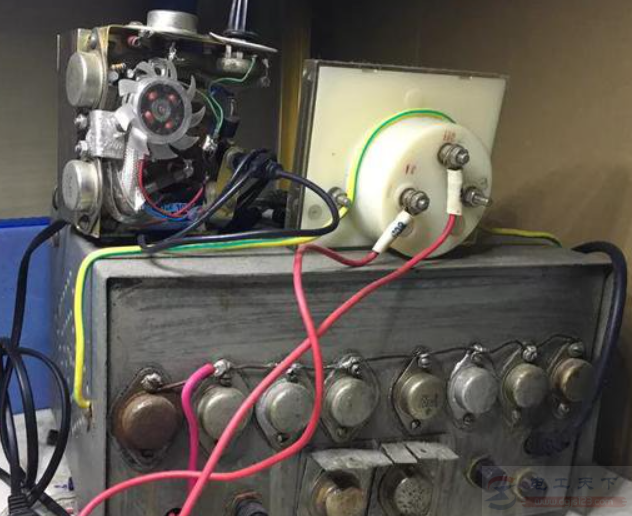

接下来就是要制造一个盒子，后面墙板安装两组3DD15A的三极管，装上电压表，输出调节族扭。即可完成一个老式电源逆变器的制作了。
