配电变压器的保护配置方式图解

有关配电变压器的保护配置方式，配电变压器高压侧采用跌落式熔断器的保护配置方式，配电变压器高压侧采用隔离开关-熔断器的保护配置方式等。

配电变压器是配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。通常安装在电线杆、台架或配电室内，一般将6～10千伏电压降至400伏左右输入用户。

变压器运行是否正常直接影响用户生产和生活用电，并关系到用电设备的安全。为保证用户用上优质、安全电，必须保证变压器运行正常。

因此，必须从保护的技术方面重视配电变压器的保护配置方式，6～10 kV配电变压器的保护配置方式主要有以下几种：

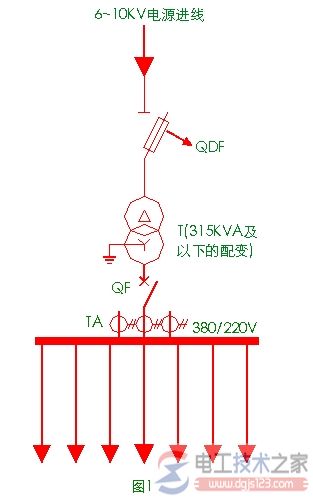

一、配电变压器高压侧采用跌落式熔断器的保护配置方式，见图1；

315KVA及以下容量的配电变压器。这种配置方式具有经济、实惠、安全、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电变压器高压侧作为保护和进行设备投、切操作之用。

跌落式熔断器在配电变压器上可以作为它的主保护，可作为配电变压器的内部短路保护和低压线路短路的后备保护。在停电检修配电变压器和低压线路时，因其有一个明显的断开点，具有隔离开关的功能，给检修人员一个安全感。

在带负荷的情况下，也可方便实施停送电操作，因而在小容量配电变压器上广泛应。

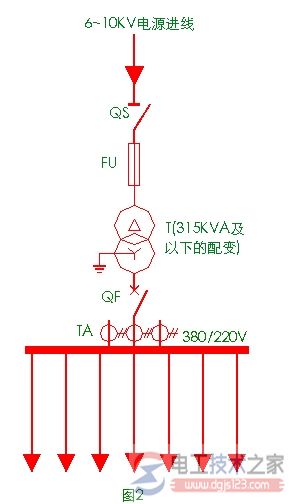

二、配电变压器高压侧采用隔离开关——熔断器的保护配置方式，见图2 ；

这种配置方式一般只用于315KVA及以下容量的配电变压器。这种配置方式简单经济，但供电可靠性不高。
