一文看懂逆变器的工作原理

在生活中经常会用到逆变器，尤其是汽车中车载逆变器的应用更多，这里介绍了逆变器的工作原理，逆变器是一种电压转换器，这种电器设备的工作原理是什么样的，一起来了解下。

逆变器的工作原理

逆变器是一种DC to AC的变压器，它与转化器是一种电压逆变的过程。

作用：逆变器是把直bai流电能（电池、蓄电瓶）转变成du交流电（一般为220v50HZ正弦或方波zhi）。逆变dao器是一种将直流电（DC）转化为交流电（AC）的装置，由逆变桥、控制逻辑和滤波电路组成。

转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。

TL5001的工作电压范围3.6～40V，其内部设一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

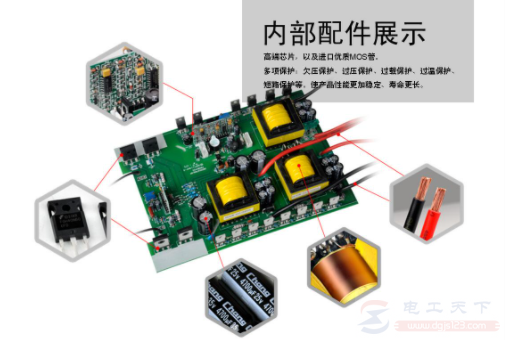

各部分的工作原理：

1、输入接口部分

输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。

2、电压启动回路：ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

3、PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

4、直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

5、LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

6、输出电压反馈：当负载工作时，反馈采样电压，起到稳定I逆变器电压输出的作用。
