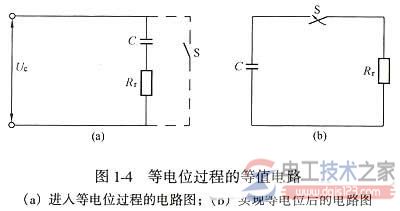

地电位作业工作原理_中间电位工作原理_等电位作业的原理

有关地电位作业的工作原理，地电位作业的位置示意图及等效电路如图，中间电位工作原理，中间电位作业的位置示意图及等效电路图等。

一、地电位作业工作原理

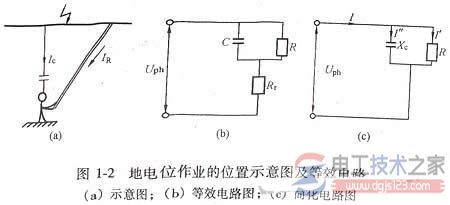

地电位作业的位置示意图及等效电路如图1-2所示。作业人员位于地面或杆塔上，人体电位与大地（杆塔）保持同一电位。

此时通过人体的电流有两条回路：1、带电体→绝缘操作杆（或其他工具）→人体→大地，构成电阻回路；2、带电体→空气间隙→人体→大地，构成电容电流回路。这两个回路电流都经过人体流入大地（杆塔）。

严格地说，不仅在工作相导线与人体之间存在电容电流，另两相导线与人体之间也存在电容电流。

但电容电流与空气间隙的大小有关，距离越远，电容电流越小，所以在分析中可以忽略另两相导线的作用，或者把电容电流作为一个等效的参数来考虑。

由于人体电阻远小于绝缘工具的电阻，即Rr<

因此，在分析流入人体的电流时，人体电阻可忽略不计。图1-2（b）电路可简化为图1-2（c）电路。

设I’为流过绝缘杆的泄漏电流，I”为电容电流，那么流过人体总电流是上述两个电流分量的矢量和，即：I= I′ I″

其中，I′=UPH/R，I″=UPH/XC。

带电作业所用的环氧树脂类绝缘材料的电阻率很高，如3640型绝缘管材的体积电阻率在常态下均大于1012Ω·cm，制作成的工具，其绝缘电阻均在1010～1012Ω以上。对于10kV配电线路，泄露电流I′为：

I′=5.77/107≈0.5（μA）

也就是说，泄露电流仅为微安级。

间接作业时，当人体与带电体保持安全距离时，人与带电体之间的电容约为2.2×10-12～4.4×10-12F，其容抗为：

XC =1/（ωC）=1/（2πfC）≈0.72×109～1.44×109（Ω）

则电容电流为I″=5.77×103/（1.44×109）≈4（μA）

即间接作业时，人体电容电流也是微安级。故I′ I″的矢量和也是微安级，远远小于人体电流的感知值1mA。

以上分析计算说明，在应用地电位作业方式时，只要人体与带电体保持足够的安全距离，且采用绝缘性能良好的工具进行作业，通过工具的泄露电流和电容电流都非常小（微安级），这样小的电流对人体毫无影响。因此，足以保证作业人员的安全。

但是必须指出的是，绝缘工具的性能直接关系到作业人员的安全，如果绝缘工具表面脏污，或者内外表面受潮，泄露电流将急剧增加。

当增加到人体的感知电流以上时，就会出现麻电甚至触电事故。因此在使用时应保持工具表面干燥清洁，并注意妥当保管防止受潮。

二、中间电位工作原理

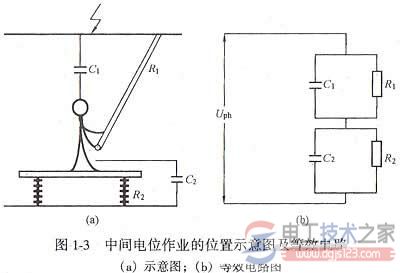

中间电位作业的位置示意图及等效电路如图1-3所示。

当作业人员站在绝缘梯上或绝缘平台上，用绝缘杆进行的作业即属中间电位作业，此时人体电位是低于导电体电位、高于地电位的某一悬浮的中间电位。

采用中间电位法作业时，人体与导线之间构成一个电容C1，人体与地（杆塔）之间构成另一个电容C2，绝缘杆的电阻为R1，绝缘平台的绝缘电阻为R2。

作业人员通过两部分绝缘体分别与接地体和带电体隔开，这两部分绝缘体共同起着限制流经人体电流的作用，同时组合空气间隙防止带电体通过人体对接地体发生放电。组合间隙由两段空气间隙组成。

一般来说，只要绝缘操作工具和绝缘平台的绝缘水平满足规定，由C1和C2组成的绝缘体即可将泄露电流限制到微安级水平。
