栅极与源极间电阻的作用

有关栅极与源极间电阻的作用，在栅极与源极间添加电阻，一是为场效应管提供偏置电压，二是起到泻放电阻的作用：保护栅极G-源极S，保护场效应管的作用等。

栅极与源极间电阻的作用

一是为场效应管提供偏置电压；二是起到泻放电阻的作用：保护栅极G-源极S；第二个作用的原理——保护栅极G-源极S：场效应管的G-S极间的电阻值是很大的，这样只要有少量的静电就能使他的G-S极间的等效电容两端产生很高的电压，如果不及时把这些少量的静电泻放掉，他两端的高压就有可能使场效应管产生误动作，甚至有可能击穿其G-S极；这时栅极与源极之间加的电阻就能把上述的静电泻放掉，从而起到了保护场效应管的作用。

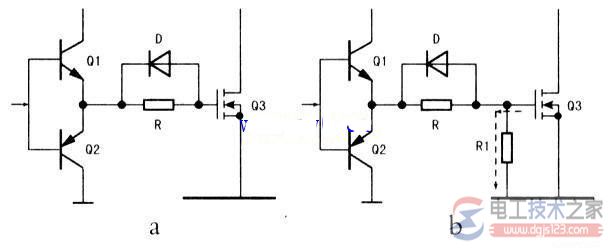

例子：MOS管在开关状态工作时，Q1、Q2是轮流导通，MOS管栅极在反复充、放电状态，如果在此时关闭电源，MOS管的栅极就有两种状态：一种是放电状态，栅极等效电容没有电荷存储；另一个是充电状态，栅极等效电容正好处于电荷充满状态，如下图a所示。

虽然电源切断，此时Q1、Q2也都处于断开状态，电荷没有释放的回路，但MOS管栅极的电场仍然存在(能保持很长时间)，建立导电沟道的条件并没有消失。这样在再次开机瞬间，由于激励信号还没有建立，而开机瞬间MOS管的漏极电源(V1)随机提供，在导电沟道的作用下，MOS管立刻产生不受控的巨大漏极电流Id，引起MOS管烧坏。

为避免此现象产生，在MOS管的栅极对源极并接一只泄放电阻R1，如下图b所示，关机后栅极存储的电荷通过R1迅速释放，此电阻的阻值不可太大，以保证电荷的迅速释放，一般在五千欧至数十千欧左右。

灌流电路主要是针对MOS管在作为开关营运用时其容性的输入特性，引起“开”、“关”动作滞后而设置的电路，当MOS管作为其他用途，例如线性放大等应用时，就没有必要设置灌流电路。
