交流接触器常开与常闭触点的功能作用

有关交流接触器常开与常闭触点的作用，常开触点为开路，常闭触点为闭合，接触器线圈断电时，常开触点先断开，常闭触点才闭合复位。

一、交流接触器常开与常闭触点的作用

常开触点：在接触器没工作的情况下，该触点为开路；常闭触点：在接触器没工作的情况下，该触点为闭合。

工作时，常闭触点先断开，常开触点再闭合；当接触器线圈断电时，常开触点先断开，常闭触点才闭合复位。

常闭点跟常开点相当于俩个开关，只是起到接通 和关断线路的作用。在常开点外接的是多大的电压 当线圈吸合时 常开点上的电压就是多大。

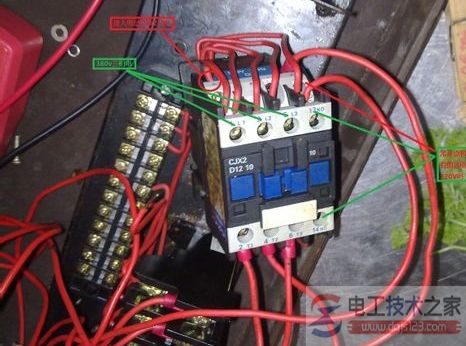

如图：

二、交流接触器常开触点和常闭触点的作用与符号表示

交流接触器有主触点和辅助触点，上图接触器触点的前三个是主触点，后两个为辅助：前一个为常开触点，后一个为常闭触点。

主触点一般只有常开，电流很大，接通主回路。

一般辅助触点常开的作用是自锁，是并联在上图的启动按钮触点两端的，释放了启动按钮后，就由这个触点继续连接回路，维持这个接触器为吸合状态。

常闭触点是串联在另一个接触器线圈控制回路中的，目的是阻止另一只接触器吸合，以免造成电路动作混乱甚至短路，如防止电动机同时正反向接触器同时导通等。

三、交流接触器的常开辅助触点与按钮开关一块用的作用

点动就是启动按钮按下时，接触器线圈得电吸合。松开时，接触器线圈失电，断开。

长动的接法，就是在点动的基础上，在停止按钮后端上再接一根线接到接触器常开辅助触点的一端，辅助触点的另一端接在线圈上触点，此触点与启动按钮连接

按下启动按钮，线圈得电吸合，同时辅助触点吸合。线圈同时也通过辅助触点与控制线连通。松开启动按钮，虽然按钮与线圈断开，但是线圈仍然通过辅助触点与控制线连通，仍然得电吸合。

按下停止按钮，线圈失电，接触器释放。

四、如何判断交流接触器的常开、常闭触点？

在接触器线圈没通电的状态下，用万用表量辅助触头，通的就是常闭，不通的是常开。

也可以看标识（号），常闭标识：11－12，21—22，31—32，41—42；

常开标识：13—14，23—24，33—34，43—44。

万用表两个测试棒分别接 11－12 ，或13—14，类推。

五、交流接触器常开触点的作用

1、交流接触器主要有四部分组成:

1)电磁系统：包括吸引线圈、动铁芯和静铁芯;

2)触头系统：包括三副主触头和两个常开、两个常闭辅助触头，它和动铁芯是连在一起互相联动的;

3)灭弧装置：一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头;

4)绝缘外壳及附件：各种弹簧、传动机构、短路环、接线柱等。

当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。当线圈断电时，吸力消失， 动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。

2、点动就是启动按钮按下时，接触器线圈得电吸合。松开时，接触器线圈失电，断开。长动的接法，就是在点动的基础上，在停止按钮后端上再接一根线接到接触器常开辅助触点的一端，辅助触点的另一端接在线圈上触点，此触点与启动按钮连接

按下启动按钮，线圈得电吸合，同时辅助触点吸合。线圈同时也通过辅助触点与控制线连通。松开启动按钮，虽然按钮与线圈断开，但是线圈仍然通过辅助触点与控制线连通，仍然得电吸合。按下停止按钮，线圈失电，接触器释放。
