35kv高压开关柜的组成部分图解

35kv高压开关柜由哪几部分组成，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能，35kv高压开关柜柜体的材料，柜体的功能单元由哪几部分组成，一起来了解下。

开关柜的组成：

开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

1.柜体的材料：

1)冷扎钢板或角钢(用于焊接柜);

2)敷铝锌钢板或镀锌钢板(用于组装柜).

3)不锈钢板(不导磁性).

4)铝板((不导磁性).

2.柜体的功能单元：

1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构）；

2)断路器室；

3)电缆室；

4)继电器和仪表室；

5)柜顶小母线室；

6)二次端子室。

高压开关柜一般分为移开式和固定式两种类型，区别于移开式的有可抽出部件（手车），其余大致相同：高压开关柜的外壳和隔板是采用敷铝锌钢板或优质冷轧钢板经CNC机床加工后焊接或用螺栓拼接而成，高压开关柜被隔板分隔成手车室（断路器室）、母线室、电缆终端隔室、仪表室和泄压室。

一、10千伏高压开关柜由哪几部分组成

高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。

常见的10KV高压开关柜有小车断路器，综合保护器，高压带电显示器，接地刀开关，高压电流互感器，电压互感器， 零序互感器。加上常见的旋钮，转换开关，电流表等。

二、高压开关柜有哪些电气元器件组成

高压开关柜在电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压柜的组成主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

高压开关柜的组成及元器件

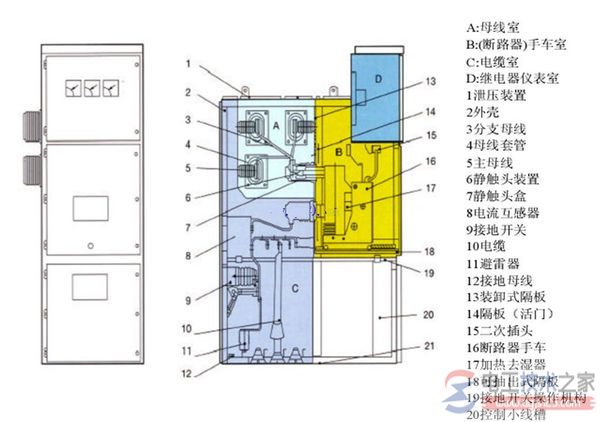

开关柜的组成：高压开关柜组成图如下：

高压配电柜都有哪几部分组成？

以10KV为例说
