单母线接线与双母线接线的接线图的优缺点分析

有关单母线接线与双母线接线的接线图，介绍了单母线分段接线，单母线分段带旁路接线，分段断路器兼作旁断路器的接线，以及双母线接线图与接线方式及优点与缺点。

1、单母线接线

(1)只有一组母线的接线，进出线并接在这组母线上。单母线接线图见图1。

图中倒闸操作：如对馈线LI送电时，须先合上隔离开关QS2和QS3，再投人断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3和QS2。

即隔离开关相对于断路器而言要“先通后断”，母线隔离开关相对于线路隔离开关也要“先通后断”。接地开关QS4是在检修电路和设备时合上，取代安全接地线的作用。

图1：单母线接线图

单母线接线优点：简单清晰、设备少、投资小、运行操作方便，且有利于扩建。缺点：可靠性和灵活性较差。

应用：6～10kV配电装置的出线回路数不超过5回； 35～63kV配电装置的出线回路数不超过3回；110～220kV配电装置的出线回路数不超过2回。

改进：单母线分段接线、单母线带旁路接线。

(2)单母线分段接线：避免单母线接线可能造成全厂停电的缺点，提高供电可靠性及灵活性。见图2。

图2：单母线分段接线图

单母线用分段断路器QF1进行分段。两段母线同时故障的几率甚小，可以不予考虑。在可靠性要求不高时，亦可用隔离开关分段(QS)，任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。

分段的数目，取决于电源的数量和容量。段数分越多，故障时停电范围越小，但使用断路器的数量亦越多，且配电装置和运行也越复杂，通常以2～3段为宜。这种接线方式广泛用于中、小容量发电厂的6～10kV主接线和6～220kV变电所配电装置中。

优点：对重要用户可以从不同段引出两回馈线，由两个电源供电；当一段母线发生故障(或检修)，仅停该段母线，非故障段母线仍可继续工作。

缺点：当一段母线或母线隔离开关故障或检修时，接在该段母线上的回路必须全部停电；任一回路的断路器检修时，该回路必须停止工作。

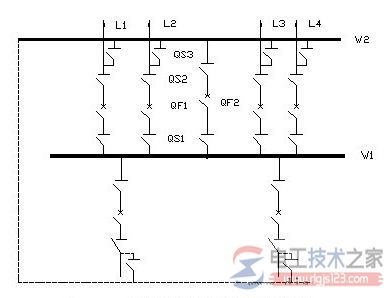

(3)单母线分段带旁路接线：检修出线断路器，不致中断该回路供电。见图3。
