隔离器的工作原理

能起到隔离电源作用的开关电器称为隔离器。隔离器分断时能将电路中所有电流通路切断，并保持有效的隔离距离。

隔离器一般属于无载通断电器，只能接通或分断分布电流和无载情况下的感应电流等可忽略的电流，但也有一些隔离器产品具有一定的通断能力，在非故障条件下接通和分断电气设备。

刀开关是一种最简单的电器，在一块绝缘板上组装两组静触头，利用一组活动刀片的拉、合实现电路的切断与导通，有的带简单的灭弧罩，有的将触头和刀片完全裸露在空气中，利用空气的间隙有效地形成一个明显的断开点，因此刀开关是一种隔离器。

隔离器和熔断器串联组合成一个单元，隔离器的动触头由熔断体或带熔断体的载熔件组成时，即为隔离器式熔断器组或称为熔断器式隔离器。刀开关的动触头由熔断体组成时，即为熔断器式刀开关。隔离器的外形和图形符号如图所示。

隔离器的外形和图形符号

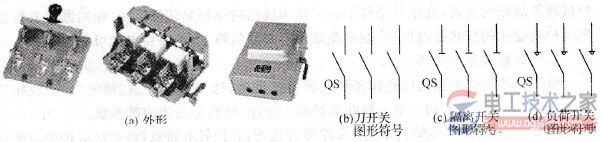

图1 隔离器的外形和图形符号
