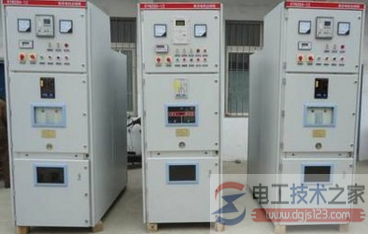

高压出线柜是什么，高压出线柜的作用

一、高压出线柜的作用

高压出线柜：是用来分配和输送电能的，一般带的变压器或是高压用电设备（电动机)及高压补偿设备。

首先，高压电接入进线柜，再到出线柜，出线柜的负荷开关下端接变压器的高压输入端，这样在变压器低压侧就可以输出低压380V/220V电压了。

电源从此柜到设备就叫出线柜，出线柜一般具有分断、隔离作用和各种保护功能（过流、速断、过压、欠压、零序、差动、堵转等，可以根据被保护设备的需要来配置)。

二、高压开关柜的用途

高压开关柜是由柜体和手车两大部分构成，柜体由金属隔板分隔成四个独立的隔室：母线室、真空断路器手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

高压开关柜有安全可靠的连锁装置，能满足“五防”要求：

①防止误操作断路器；② 防止带负荷拉合隔离开关，即防止带负荷推拉小车；③防止带电挂接地线，即防止带电合接地开关；④防止带接地线送电，即防止接地开关处于接地位置时送电；⑤防止误入带电间隔

a)断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。-- 电工技术之家

b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
