高压配电柜二次接线的类型与线头代码

有关高压配电柜二次接线的类型与线头代码，配电柜中二次接线，分为：控制回路，信号回路，表计回路，保护回路等，高压柜常用符号的分类。

高压配电柜线头代码规定

配电柜中二次接线，分为：控制回路，信号回路，表计回路，保护回路，合闸回路，照明回路等等，这些电路不是孤立的存在的，而是组成一个相互关联的整体。

各个回路的每一个元件，每一个端子，每一段导线都有统一的标号规则，和图纸上一一对应。具体请看国标的设计手册。

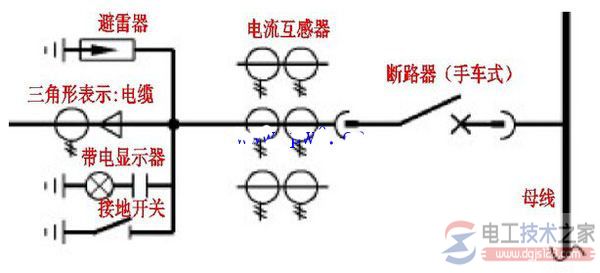

如图：

高压柜常用符号在国标常用电气线路图集上，主要是：进线柜.PT柜.出线柜;其中进线柜有避雷器.零序电流互感器.接地开关.电压互感器.户内高压真空断路器。
