模拟量输入信号隔离器的几种类型

模拟量输入信号隔离器的几种类型，模拟量输入隔离器，从输入通道数来分有单路和双路，以及一路输入、二路输出信号等，供电方式上分为回路供电型和独立供电型。

一、回路供电型

回路供电型信号隔离器俗称无源信号隔离器，其输入输出均为二线，接线十分方便，它把dcs、plc或显示表提供电源经隔离给二线制变送器配电，同时，二线制变送器产生4-20mA信号隔离输入到DCS、PLC或显示表。它特别适合于现场为二线制变送器，需要隔离输入到DCS、PLC系统或显示仪表，而输入设备的输入卡具有内部供电功能的场合，如图1。

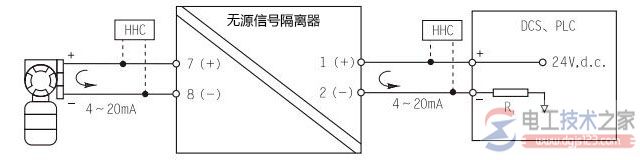

图1

无源信号隔离器的缺点：

1、无源信号隔离器相当于一个负载，经过隔离器在隔离两端之间有一个不大于6V的压降，因此它给二线制变送器配电工作电压会降低，一般要求变送器12V供电能工作。例：供电24V，RL=250Ω，当20mA时，供给二线制变送器配电电压UO≈24V-0.02×RL-6≥13V，这样一般要求二线制变送器要在12V电压正常工作。

2、无源信号隔离器传输精度相对独立供电的隔离器要差一点，为0.4%F.S.，选用时要特别注意。

二、独立供电型

这是最为常用的配二线制变送器的信号隔离器SWP9034A，它需要对隔离器独立供电，如图2。其特点是：

1、信号隔离器传输精度高，达到0.1％ F.S.。

2、信号隔离器SWP9034A接线方式灵活，可以接二线制变送器、三线制变送器或电流源信号，使用灵活方便。

3、电源、输入、输出之间完全隔离，保证高抗干扰性能。

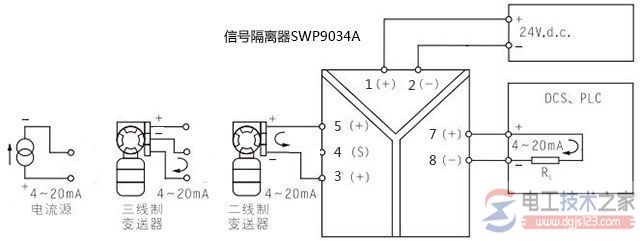

图2 一进二出信号分配隔离器
