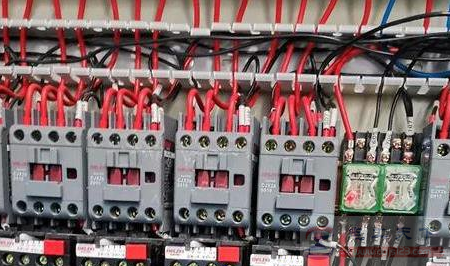

配电箱电线布置怎么做到整齐划一

很多配电箱上电线布置的整整齐齐，有条有理，让人不禁心生佩服之情，那么配电箱电线布置怎么做到整齐划一，其实非常简单，这个类似于生活中对家庭整理的有条不紊一样，下面具体来看下。

配电线电线布置整齐条理的方法

1、想走线不乱，必须在安装之前对线路中需要的电气件进行计算，然后给每个电气配件安排一个合理的位置，最后再把它们固定好，让配电箱的空间有个合理的利用，比如从左到右是总开关到Plc到控制器、中间继电器等等，不过每个人安装方式不同，然后在最下端一般固定接线端子，这样方便外部机器的线路接到接线端子下端上，不影响到配电箱上端部分的线路，线路就不会乱。四周固定好线槽，左边的线路向左边的线槽走，右边的线路就向右边走，如此线路看起来就非常整洁了。

2、对电线颜色进行选择，比如黄、绿、红颜色线做为380伏电源线使用，蓝色做为零线，黄绿双色做为地线，棕色和蓝色做为弱电电源线的正负极，黑色做为控制线等等，这样分好颜色对线路就非常清晰了。

3、其次，对每一条线路进行编号，每条线路两头都套上相同的编号，后期维修会非常方便，只需要看编号就知道线从哪个位置来的，不需要拆线槽就能快速寻找故障点，线路全部安装完毕之后，最后用扎带捆绑较乱的部分。

4、给配电箱安装零线排和地线排，以方便外部线路的安装，防止位置不够接，可以更加整洁美观。
