三相交流发电机原理与三相电动势正方向

有关三相交流发电机的工作原理，三相交流电是由三相交流发电机产生的，三个电动势的瞬时值表达式是什么样的，一起来了解下。

三相交流电是由三相交流发电机产生的，图（a）是一个三相交流发电机的原理示意图，主要由两部分组成，旋转的部分称为转子，在转子的线圈中通以直流电流，则在空间产生一个按正弦规律分布的磁场；

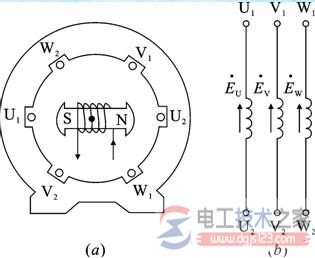

图 三相交流发电机原理

(a)三相交流发电机原理示意图 (b)三相电动势正方向

外面固定不动的部分称为定子，在定子的铁芯槽内分别嵌入三个结构完全相同的线圈U1—U2、V1—V2、W1—W2，它们在空间的位置互差120°，称为三相定子绕组，U1、V1、W1称为三个绕组的始端，U2、V2、W2称为末端。

当发动机拖动转子以角速度ω匀速旋转时，三相定子绕组就会切割磁力线而感生电动势。
