单相电与三相电的区别

有关单相电与三相电的区别，三相电相比单相电的优势有哪些，三相电一定程度上可以起到抑制谐波的作用，三相电在电力电子的整流电路中的优势明显。

单相电与三相电的区别

一、三相电相比单相电的优势

三相电是指三根导线（黄、绿、红）流过相位依次落后120度的电流，分别为A,B,C三相。在负载侧如果将负载接成星形，则负载两端为相电压。

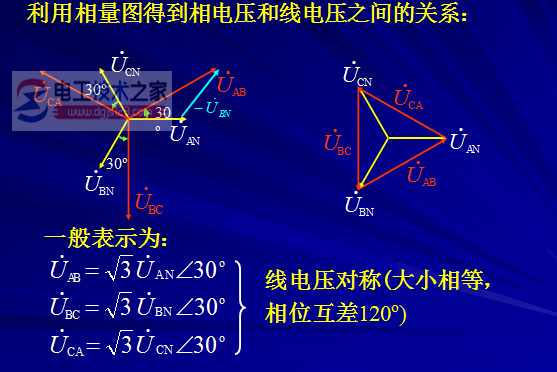

如果将负载接成三角形连接，那么负载两段电压就是线电压。用相量图可以证明，线电压是相电压的根号3倍。

所以，只需要改变负载的连接方式，可以得到两个不同的电压。幅值高的电压作为工业用电380V，幅值低的电压作为家庭用电220V。

第二点，三相电一定程度上可以起到抑制谐波的作用。因为每相依次差120度，那么三次谐波就差360度，实际上相位就是一样的了，6次，9次也是一样的。这样的话，线电压中的三的整数倍次谐波就消去了。如果采用三相三线制，由基尔霍夫电流定律，电路将不能流过三的整数倍次谐波。

第三点，三相电在电力电子的整流电路中的优势太明显了。千万不要以为交流变直流得到的直流波形是一条水平线，然后幅值还可以连续调节。为了实现整流得到的直流电的连续调节，得到的直流电（不经过处理）含有大量高次谐波。如果在时间域放大了看，波形和你想象的直流电相差很远。电力电子常见的计算就包括谐波的次数和含量。如果交流侧是三相电源的话，得到的直流电的质量可以得到明显的改善。

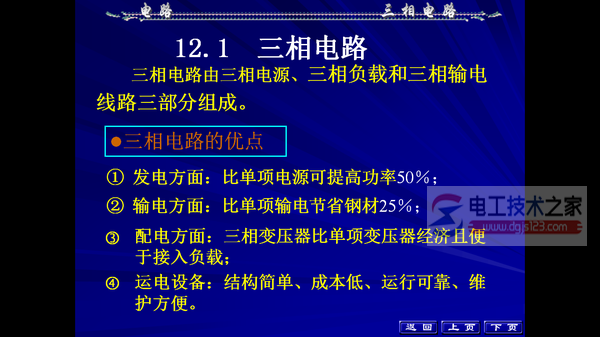

二、三相电的优点

人类在最开始使用交流电的时候，设计的肯定是单相交流系统。那么现在的三相交流系统是如何发展而来的呢？在这一点上，我也犯了一个错误。大家知道，Tesla和Westinghouse是AC和DC之争里AC的代表人物，也是大家熟知的AC推广者。但是，Tesla持有的专利并不是现在流行的三相交流系统,而是两相交流系统。所以说现在流行的三相交流输电系统的奠基者不是Tesla。

为什么是三相电？而不是四相电，或者六相电，两相电？早期电气工程师开始发展多相电时肯定也考虑了两相电，以及四相电乃至六相电。最终因为三相电在发电、输电、数学分析、组网等方面的巨大优势，人们最后选择了三相电，广泛接受了这种具有完美对称性的交流电。

因为三相电已经形成了一个宏大的体系，广泛应用于电力行业，关于采用其他相数电的讨论现在很难得到重视。1972年，巴恩斯在CIGRE（国际大电网会议，强电领域的国际顶级会议）上提出了多相输电的概念，提出在输电线路中采用更高的相数，而在发电和用电端仍然使用三相电。

多相输电随即得到了学术界的广泛关注，据说美国能源部还牵头建设了一条多相输电的试验线路，不过后来的报道越来越少，可能是结果不太理想。

学术界对多相输电的热情也逐渐减弱，多相输电现在也不是电气工程的主流研究方向。
