数字化变电站系统组成方式有哪些？
|

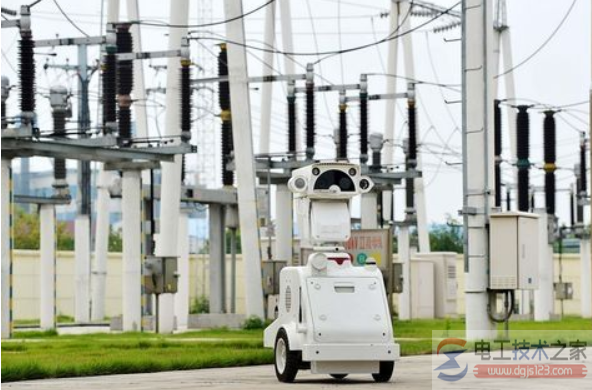

数字化变电站是智能化的一次设备、网络化的二次设备在IEC62850通信协议技术上分层构建的，能够实现智能设备间信息共享和互操作。本节来介绍下数字化变电站系统组成方式，感兴趣的朋友可以参考下。 一、智能化的一次设备
智能化的一次设备包括光电/电子式互感器，智能化断路器等。光电/电子式互感器的最大特点是可以输出低压模拟量和数字量信号，直接用于微机保护和电子式计量设备，适应电子系统数字化、智能化和网络化的需要，由于其动态范围比较大，能同时适用于测量和保护两种功能的应用。 光电/电子式互感器具有良好的绝缘性能、较强的抗电磁干扰能力、测量频带宽、动态范围大等特点。 智能化断路器由微机、电力电子组成执行单元，代替常规机械结构的辅助开关和辅助继电器，实现按电压波形控制跳、合闸角度，精确控制跳、合闸时间，减少暂态过电压幅值。 检测电网中断路器开断前一瞬间的各种工作状态信息，自动选择和调节操动机构以及灭弧室状态相适应的合理工作条件，以改变现有断路器的单一分闸特性。 在轻载时以较低的分闸速度开断，而在系统故障时又以较高的分闸速度开断等，这样就可获得开断时电气和机构性能上的最佳开断效果。 断路器设备的信息由设备内微机直接处理，并独立执行当地功能，而不依赖于变电站级的控制系统。来自：电工技术之家 二、变电站内的二次设备 变电站内的二次设备，如继电保护装置、测量控制装置、防误闭锁装置、远动装置、故障录波装置及正在发展中的在线状态监测装置，全部基于标准化、模块化的微处理器设计制造，二次设备不再出现常规功能装置重复的I/O现场接口，它们之间的连接全部采用高速的网络通信，并且通过网络真正实现数据共享、资源共享。 三、IEC 61850 IEC 61850是国际电工委员会TC57工作组制定的《变电站通信网络和系统》系列标准，它是基于网络通信平台的变电站自动化系统唯一的国际标准，它不仅规范保护测控装置的模型和通信接口，而且还定义了数字式TA、TV、智能式开关等一次设备的模型和通信接口。它将变电站通信体系分为3层：变电站层、间隔层、过程层。 在变电站层和间隔层之间的网络采用抽象通信服务接口映射到制造报文规范(MMS)、传输控制协议/网际协议(TCP/IP)以太网或光纤网。在间隔层和过程层之间的网络采用单点向多点的单向传输以太网。变电站内的智能电子设备(IED，测控单元和继电保护)均采用统一的协议,通过网络进行信息交换。 该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口，增强了设备之间的互操作性，可以在不同厂家的设备之间实现无缝连接。它解决了变电站自动化系统产品的互操作性和协议转换问题。 采用该标准还可使变电站自动化设备具有自描述、自诊断和即插即用的功能，极大的方便了系统的集成，降低了变电站自动化系统的工程费用。 在我国采用该标准系列将大大提高变电站自动化系统的技术水平，提高变电站自动化系统安全稳定运行水平，节约检修维护的人力物力、实现完全的互操作性。 |
