家用配电箱怎么接线

有关配电箱的使用知识，家用配电箱该怎么接线，必须正确的连接零排和地排，所有插座的接地线，均需要与地排连接，电灯的零线需要从零排取线，以下是具体的接线方法及注意事项，一起来了解下。

家用配电箱的接线方法

1、制作完成的配电箱壳体如下（取下面板之后）；

2、中间的金属部门称为导轨，如果出厂时没有安装，可以叫商家帮忙安装。安装很简单，但需要打孔，个人或家庭中未必有那么小的电钻。

3、上方的一排螺丝，左侧的是零排，右侧的是地排。如果出厂时没有配备零地排，需要自己购买好零地排。

4、左侧的是地排（两端弯曲），可以直接使用；右侧的是零排（直的），需要配合绝缘端子使用。同样要打孔，可以让商家帮忙搞定。

5、所有插座的接地线，均需要与地排连接。电灯的零线，需要从零排取线（火线从1P断路器取线）。

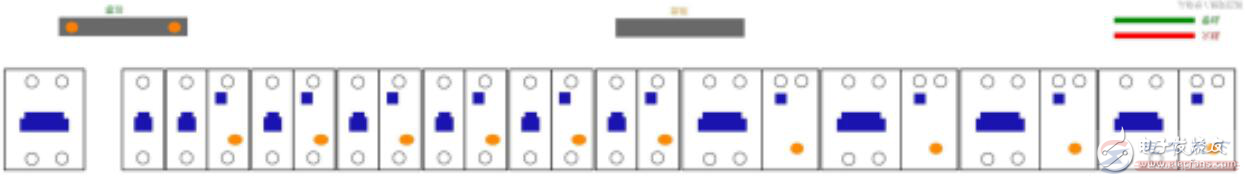

6、接线时，首先将断路器排列好顺序之后，按照这一顺序安装到配电箱的底板上，开始接线。

7、接线时注意每个断路器所需要的线，均需要从上一级断路器的下口直接取，不能从旁边并联断路器的上口取线。

8、正确做法：必要时可以压线鼻子，没有压线钳，可以用锤子直接棰扁，再用电工胶布在线鼻子和电线绝缘皮之间包裹几圈。

9、自己制作配电箱，工艺要求不高，做的可以不好看，但必须保证用电安全。

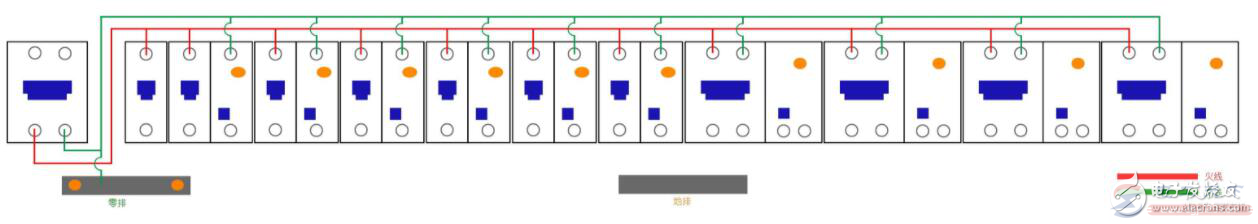

以下是完整的接线图：
