双电源自动切换开关技术参数及双电源转换条件
|

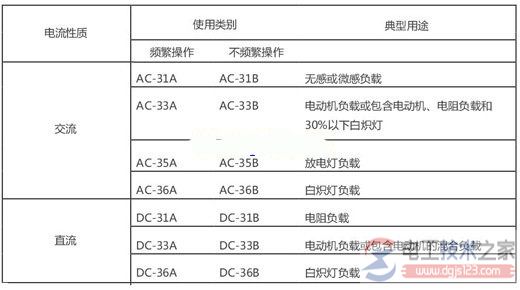

有关双电源自动切换开关技术参数，包括额定工作电压、频率、额定工作电流、相数、转换条件、转换时间、使用类别等，双电源的转换条件，双电源的转换时间，双电源的使用类别等。 双电源自动切换开关的技术参数在选购双电源自动转换开关时，首先需要考虑满足所在地使用的各类参数，如：额定工作电压、频率、额定工作电流、相数、转换条件、转换时间、使用类别等。
一、双电源的额定工作电压、频率、额定工作电流、相数 如上参数适用于所有电气产品的选型，也仅仅表明双电源作为“导体”需满足的最基本要求，双电源必需能够满足使用地的电压、频率、电流及相数等电气性能要求，一般电气工程师已经很熟悉。 注：按照《IEC62091固定式消防泵控制器》标准规定，用于消防泵的双电源产品，其额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议双电源的额定电流统一采用负荷电流的125%(新民规也建议为125%)。 二、双电源的转换条件 在“特定条件”下，我们需要双电源能够自动可靠的实现转换。这个“特定条件”就是双电源的转换条件，或称之为转换前提，是我们选购双电源时的首要考虑要素。 1、在常用电源未发生故障的情况下不能转换 这是许多用户(甚至厂家)都容易忽视的问题。双电源控制器必需能够识别线路电压正常的瞬间波动，包括非电源故障的短时失压等。同时，双电源控制器必须通过EMC试验，不能够在外部电磁干扰下误动作。 注：双电源控制器的功能决定了转换条件，其核心技术既是对电源故障的判断(包括故障类型的识别)，在一般选型样本及产品资料中都没有介绍，完全看制造商的研发水平和行业经验，需要设计师了解产品的判断机理。 2、在电源故障情况下必需转换 因电源故障种类很多，所以选购时需明确哪些故障必需转换。因为用户需求的复杂性，一般供应商都提供多种功能的控制器，所以，设计时必需根据负载对电源质量的要求明确注明转换条件，否则，因为双电源市场供应的混乱以及业主对双电源的不了解，导致使用过程中往往就只能够在完全失电的条件下才能够转换，而其它电源故障(包括缺相、过欠电压等)不会转换，失去了配置双电源的意义。 注：因国家还未对双电源产品功能标准化，工程师在设计时仅标注产品型号，并不能够保证用户了解所选型号的转换条件，导致实际选用的产品与设计要求相差很大，建议设计时注明转换条件。例如任意相缺相、欠压、过压、频率偏差、谐波等进行转换，其中，任意一相断相必需转换是最低的要求。 三、双电源的转换时间 从双电源标准看，有两种转换时间的概念最有使用价值：一个是最小断电时间(由开关本体的机构决定)，一个是总转换时间(即本体转换时间＋控制器延时时间)。不同的负载等级和电源状况，对转换时间有不同的要求，需要给予注意。在确认转换时间时，要注意有两种时间转换状态，一种是从常用电源到备用电源，一种是从备用电源返回常用电源。 1、从常用电源转换到备用电源，需要考虑不同负载允许的断电时间。 2、从备用电源恢复到常用电源(即复位)，通常是因为常用电源恢复正常，而不是因为备用电源故障。通常不希望常用电源一恢复就立即转换(这一点常常被忽视)，而需要在常用电源恢复正常一定时间后(IEC62091固定式消防泵控制器建议复位时间为5min－30min)，再切换到常用电源(延时复位的目的在于确保常用电源正常，避免双电源因常用电源不稳而反复转换)。 3、对某些复杂系统(例如双电源数量多以及双电源超过三级串联的系统)，上下级双电源之间，无序转换或者一起转换都会造成系统的不稳定，因此，需要双电源转换时间“有序”，一般建议下级双电源比上级转换时间延迟1S。 注：励磁驱动双电源有两工位(两段式)和三工位(三段式)两种结构，两工位在延时情况下，开关保持在原有接通位置，三工位在延时情况下，开关可保持在原有的状态下或停留在中间位置(零位 - 两路同时断开)。 电动机驱动双电源(CB级和用负荷开关组成的PC级双电源)，在自动转换时，是直接转换到另一电源，这种结构延时过程中，触头是停留在原来的位置。所以，如果延时过程中需要触头停留在中间位置(例如高感抗负载)，只能够选择励磁驱动的三工位双电源。 四、双电源的使用类别 下表为国家双电源标准规定的使用类别，使用类别能够反映双电源能够在什么电流条件下可靠的转换，但是却最容易被忽视，如此则带来潜在的使用隐患。使用类别由开关本体(触头材料、触头压力、分离速度、灭弧方式、触头开距等材料和结构要素)决定。 |
