变配电所防雷保护类型及应用说明

雷电流在变配电所母线上引起的短路，通常会造成电力系统的严重事故，尤其在电力变压器绝缘的薄弱环节，当遭受雷击时容易造成全系统停电，故对变配电所电力变压器的保护是防雷保护的关键。

变配电所的防雷保护分为二种类型，一种是防护直击雷，另一种是防护沿线路侵入的雷电冲击波。

一、防雷装置

完整的防雷装置主要包括接闪器、引下线和接地装置，避雷针、避雷线、避雷网、避雷带是接闪器。

1、变配电所防护直击雷一般采用避雷针（线），避雷针（线）的作用是引导雷电流按预定的通道泄入大地，保护变配电所免遭雷击。

2、避雷线主要用于保护输电线路，避雷网和避雷带主要用来保护建（构）筑物。

二、避雷器

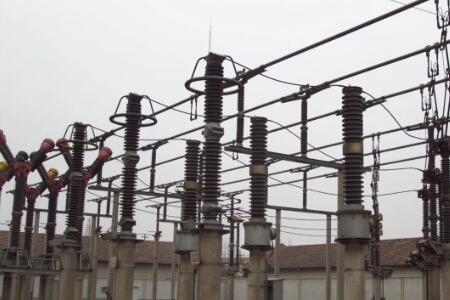

避雷器是一种专门的防雷设备，主要用于保护电力设备，防止高电压冲击波侵入。避雷器装设在被保护物的引入端，上端接在线路上，下端接地。

正常情况下，避雷器的间隙保持绝缘状态，不影响系统运行。当雷击的高压冲击波袭来时，避雷器因间隙击穿而接地，使高压冲击波泄放入大地，雷电流通过后，避雷器间隙再次恢复绝缘状态，使系统正常运行。

避雷器的主要类型有保护间隙、管型避雷器、阀型避雷器、氧化锌避雷器等，下面为大家分别介绍下。

1、保护间隙

结构简单，价格低廉，性能较差，一般常用于电压不高且不太重要的线路或农村线路上。
