油浸式过载高压熔断器：型号、基本参数及安装注意事项

有关油浸式过载高压熔断器的入门知识，油浸式过载高压熔断器的型号、基本参数与安装注意事项，该油浸式熔断器不能单独使用，必须和后备保护用高压限流熔断器串联使用，对变压器提供全范围保护。

油浸式过载高压熔断器

油浸式过载高压熔断器适用于户内交流50Hz，额定电压10-15kV电力系统，作为电力变压器及其它电力设备过载及小故障短路电流的保护。

该油浸式熔断器不能单独使用，必须和后备保护用高压限流熔断器串联使用，对变压器提供全范围保护。

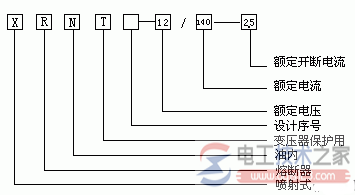

一、油浸式过载高压熔断器的型号

二、油浸式过载高压熔断器的基本参数

熔断器的基本参数如表

1）不允许单独使用，必须与后备熔断件串联组成全范围熔断器。它在全范围保护中仅用来保护小故障短路电流及过载电流。

2）与后备熔断器组合上必须保证两者在电流--时间曲线有交点。

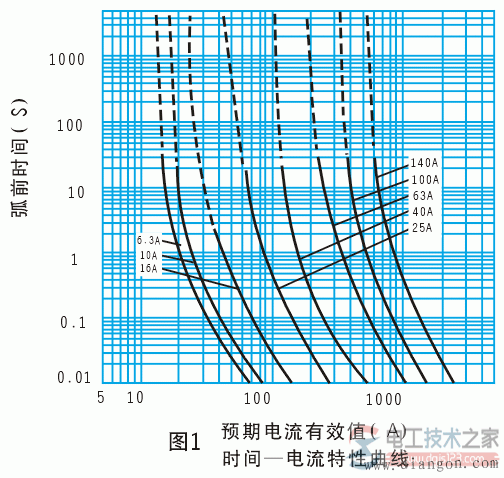

3）时间--电流特性见(图1)。

三、油浸式过载高压熔断器的外型及安装尺寸

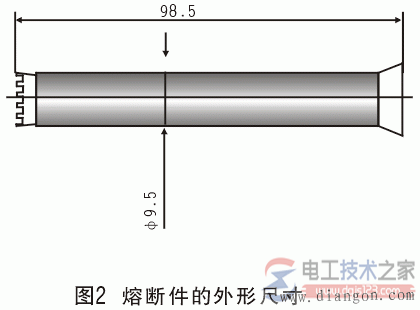

1）熔断件的外型及安装尺寸见(图2)

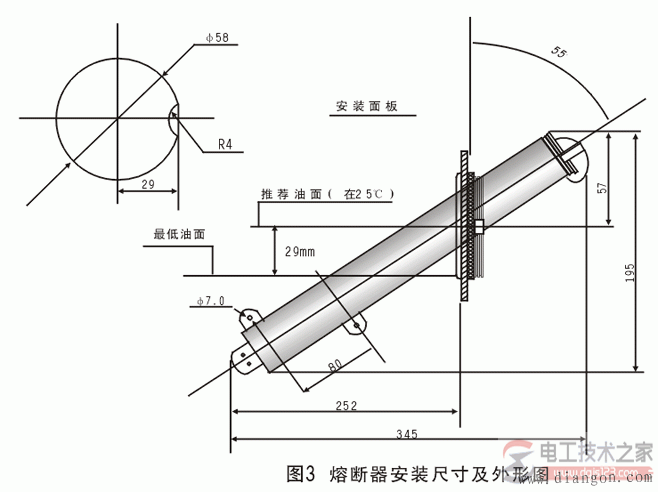

2）熔断器的外型尺寸及安装尺寸见(图3)

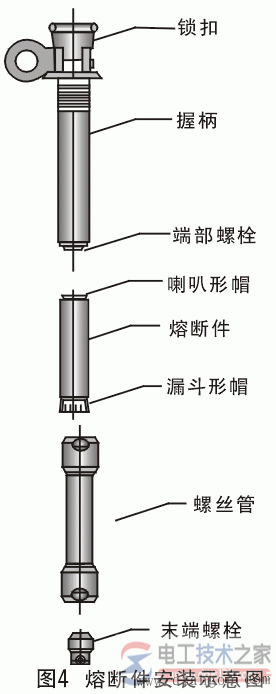

3）熔断器的安装见(图4)

步骤：

1、打开手柄上的锁扣，从底座中拔出手柄；

2、用扳手旋松手柄中螺丝管和末端螺栓；

3、松开螺丝管和末端螺丝栓；

4、把熔断件插入螺丝管内；

5、熔断件的喇叭形帽必须装在螺丝管和握柄之间；

6、用扳手固定握柄，扭矩约5.6-7.9N.m；

7、展开漏斗形帽；

8、用一个扳手卡住螺丝管端部螺栓，用另一个扳手旋紧末端螺栓，扭矩约5.6-7.9N.m；

9、用首柄插入底座，转动手柄的锁扣，锁住熔断器。

四、油浸式过载高压熔断器的安装注意事项

1)、正常工作时，油箱内的油面应在图3所示的范围内（见图3）。

2)、当熔断器动作后需更换同型号、同规格的新熔断件，切勿以额定电流高的熔断件代替。

3)、对三相安装的熔断器，除非已肯定仅一只承担过故障电流，否则即使熔断器动作，其它两只均应更换。

4)、熔断器的开断会引起油的变质、污染、炭化。
