铜芯线与电流的对照表_电线及电缆数据表
|

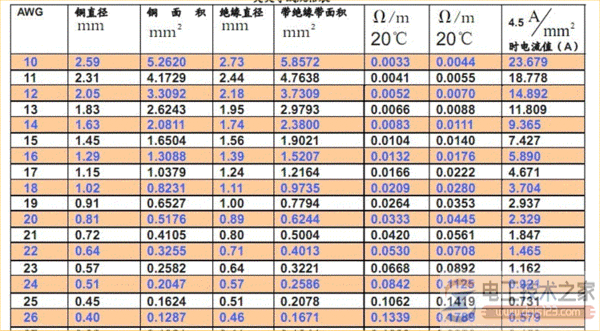

有关铜芯线与电流的对照表，部分导线线径与允许通过电流表，导线最终允许通过的电流与线径，环境温度，辅设方式，绝缘层最高允许温度等均有关系，电线及电缆数据对照表。 铜芯线与电流的对照表导线最终允许通过的电流不仅与线径有关，还与环境温度，辅设方式，绝缘层最高允许温度等有关。如当导线使用埋墙暗敷设因导线散热不好，相对允许通过的电流不到明敷设50%。 因此，在使用时必须终合考虑线径，使用条件及环境温度。 部分导线线径与允许通过电流表(环境温度20度，明敷)
铜芯线与电流的对照表 要看规格产品等等。查看相应的厂家说明书。电工手册也有参考的。 电线及电缆数据表 序号 铜电线型号 单心载流量(25。C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。C)(A) 电压降mv/M 三心载流量(25。C)(A) 电压降mv/M 四心载流量(25。C(A) 电压降mv/M 0.95 0.85 0.7 VV YJV VV YJV VV YJV VV YJV 1 1.5mm2/c 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.9 13 13 30.86 2 2.5mm2/c 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 22 18.9 18 30 18.9 3 4mm2/c 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34 11.8 28 40 11.76 4 6mm2/c 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.86 5 10mm2/c 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.67 6 16mm2/c 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.6 7 25mm2/c 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.6 8 35mm2/c 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105 130 1.2 108 130 1.2 9 50mm2/c 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.87 10 70mm2/c 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165 210 0.61 175 210 0.61 11 95mm2/c 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200 260 0.45 220 260 0.45 12 120mm2/c 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.36 13 150mm2/c 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.3 14 185mm2/c 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.25 15 240mm2/c 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.21 16 300mm2/c 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.19 17 400mm2/c 650 880 0.2 0.17 0.2 0.26 600 820 0.19 18 500mm2/c 750 1000 0.19 0.16 0.18 0.25 19 630mm2/c 880 1100 0.18 0.15 0.17 0.25 20 800mm2/c 1100 1300 0.17 0.15 0.17 0.24 21 1000mm2/c 1300 1400 0.16 0.14 0.16 0.24 序号 铜电线型号 单心载流量(25。C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。C)(A) 电压降mv/M 三心载流量(25。C)(A) 电压降mv/M 四心载流量(25。C(A) 电压降mv/M 0.95 0.85 0.7 VV22 YJV22 VV22 YJV22 VV22 YJV22 VV22 YJV22 1 1.5mm2/c 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.9 13 13 30.86 2 2.5mm2/c 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 22 18.9 18 30 18.9 3 4mm2/c 38 50 11.76 11.76 11.76 11.76 29 45 11.76 24 32 11.8 25 32 11.76 4 6mm2/c 48 60 7.86 7.86 7.86 7.86 38 58 7.86 32 41 7.86 33 42 7.86 5 10mm2/c 65 85 4.67 4.04 4.04 4.05 53 82 4.67 45 55 4.67 47 56 4.67 6 16mm2/c 88 110 2.95 2.55 2.56 2.55 72 111 2.9 61 75 2.6 65 80 2.6 7 25mm2/c 113 157 1.87 1.62 1.62 1.63 97 145 1.9 85 105 1.6 86 108 1.6 8 35mm2/c 142 192 1.35 1.17 1.17 1.19 120 180 1.3 105 130 1.2 108 130 1.2 9 50mm2/c 171 232 1.01 0.87 0.88 0.9 140 220 1 124 155 0.87 137 165 0.87 10 70mm2/c 218 294 0.71 0.61 0.62 0.65 180 285 0.7 160 205 0.61 176 220 0.61 11 95mm2/c 265 355 0.52 0.45 0.45 0.5 250 350 0.52 201 248 0.45 217 265 0.45 12 120mm2/c 305 410 0.43 0.37 0.38 0.42 270 425 0.42 235 292 0.36 253 310 0.36 13 150mm2/c 355 478 0.36 0.32 0.33 0.37 310 485 0.35 275 343 0.3 290 360 0.3 14 185mm2/c 410 550 0.3 0.26 0.28 0.33 360 580 0.29 323 400 0.25 333 415 0.25 15 240mm2/c 490 660 0.25 0.22 0.24 0.29 430 650 0.24 381 480 0.21 400 495 0.21 16 300mm2/c 560 750 0.22 0.2 0.21 0.28 500 700 0.21 440 540 0.19 467 580 0.19 17 400mm2/c 650 880 0.2 0.17 0.2 0.26 600 820 0.19 18 500mm2/c 750 1000 0.19 0.16 0.18 0.25 19 630mm2/c 880 1100 0.18 0.15 0.17 0.25 20 800mm2/c 1100 1300 0.17 0.15 0.17 0.24 21 1000mm2/c 1300 1400 0.16 0.14 0.16 0.24 |
