照明用配电箱怎么接线，照明配电箱的接线图大全

在照明线路中的配电箱应该怎么接线，有关零线、地线与汇流排的接线方法是怎么样的，电工天下小编总结了一些照明配电箱的接线图，供大家学习参考。

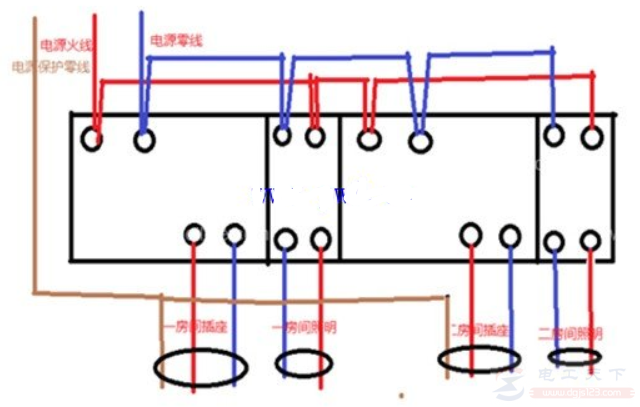

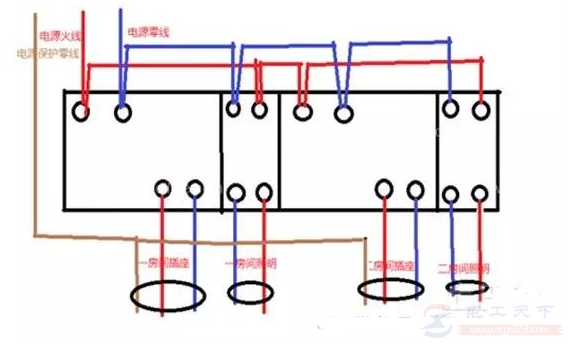

照明用配电箱的接线图

接线方法：

零线从N排引出，地线从PE排引出。如果上级配电箱有带漏保的开关，则要拆除本箱N排与PE排间的连线。

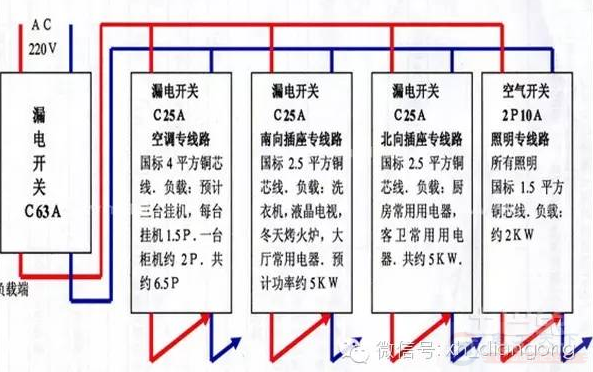

说明：照明配电箱的配置一般由一个总开关和N个支路开关组成，在接线时按如下方法操作：

电源接总开关的电源端，支路开关全部并联到总开关的负载端，各支路开关分别接负载，注意接线要牢固可靠。

照明配电箱的三种安装方式

1、落地式安装

落地式配电箱一般采用槽钢做基础。根据配电箱的尺寸，将槽钢用切割机切成相应的尺寸，两边倒成450角（或一边切口），再焊接成形，磨光后刷防锈漆，用膨胀螺栓将角钢基础固定，再用螺栓将配电箱与槽钢基础连接。在有水的地方应砌筑100～200㎜的挡水台，再安装基础槽钢。

2、挂墙安装

在混凝土墙或砖墙上，采用金属膨胀螺栓固定配电箱，根据弹线定位确定固定点位臵，用冲击钻在固定位臵处钻孔，其孔径及深度应刚好将金属膨胀螺栓的胀管部分埋入，且孔洞应平直不得歪斜。安装膨胀螺栓后把箱体固定在紧固件上。

在空心砖墙上，可预制水泥砌切，打膨胀螺栓，还可以在箱体部位改变砌体材质，或采用穿钉固定配电箱。根据墙体厚度截取适当长度的圆钢制作穿钉。背板可采用角钢或钢板，钢板与穿钉的连接方式可采用焊接或螺栓连接。最后，把箱体固定在紧固件上。

3、支架上安装

根据配电箱底座尺寸来制作配电箱支架：将角钢调直，量好尺寸，画好锯口线，钻出孔位，并将对口缝焊牢，支架埋注端做成燕尾形，可不刷漆，其余部分除锈，刷防锈漆。按需要标高用水泥砂浆埋牢。

家用配电箱的安装方法

1、明装配电箱，配电箱安装在墙上时，应采用开脚螺栓(胀管螺栓)固定，螺栓长度一般 为埋入深度(75～150mm)、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm 左右的“出头余量”。对于较小的配电箱，也可在安装处预埋好木砖(按配电箱 或配电板四角安装孔的位置埋设)，然后用木螺钉在木砖处固定配电箱或配电板。

2、暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm 左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。在圬埋配电箱时，箱体 与墙之间填以混凝土即可把箱体固定住

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm;暗装时，配电 箱四周应无空隙，其面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部分 应涂防腐漆。

4、配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端子上，负荷线应接在螺纹的端子上。这样，在装卸熔芯时不会触电。瓷插式熔断器应垂直安装。

5、配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。照明配电箱内，应分别设置零线(N 线)和保护零线(PE 线)汇流排， 零线和保护零线应在汇流排上连接，不得绞接，应有编号。

6、导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。金属壳配电箱外壳必须可靠接地(接零)。

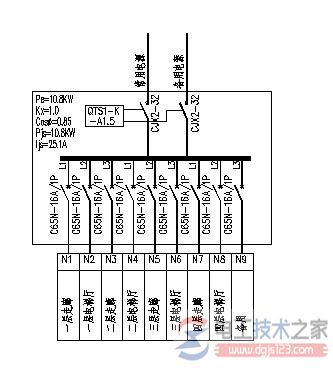

照明配电箱的系统图

分享一个照明配电箱系统图，照明设备中配电箱是个关键设备，这里为大家提供一个照明配电箱的系统图。

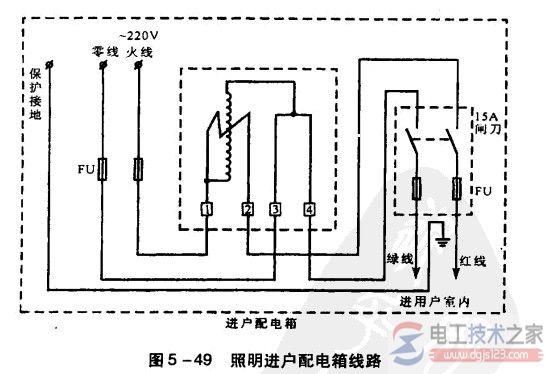

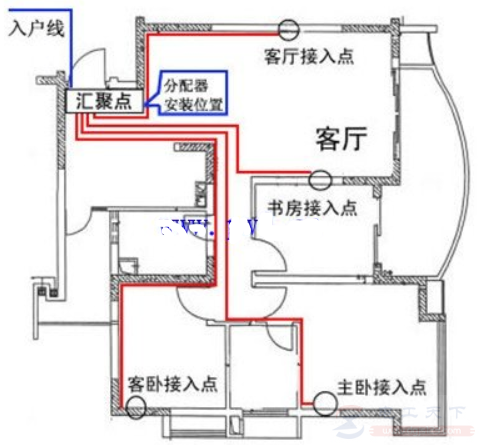

照明进户配电箱线路

有关照明进户配电箱线路的电路图，用户住宅照明配电箱的安装位置与电源线的引线方式，常用照明配电箱的电路接线方法。

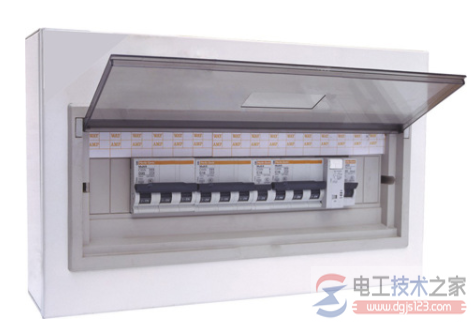

照明配电箱的分类与结构，木制与金属配电箱哪个好

照明配电箱的材质上有木质与金属两种，金属照明配电箱防护等级要高一些，按结构特征与用途对照明配电箱进行分类，照明配电箱结构额焊接结构与拼装结构两种。

以上就是照明用配电箱的接线图，以及在接线时的注意事项，希望对大家有所帮助。
