地线在配电箱中的接线要求

在安装配电箱时，会涉及到各种线的接线，这里说一说地线在配电箱中的接线要求，包括汇流排、箱体接地螺栓、与箱体连接的金属穿线管等的接线要求，供大家学习参考。

配电箱中地线的接线要求

共有五点要求，如下：

1、箱内接地“汇流排”（接地排、PE排）与电源地线或接地系统直接连接。 　　

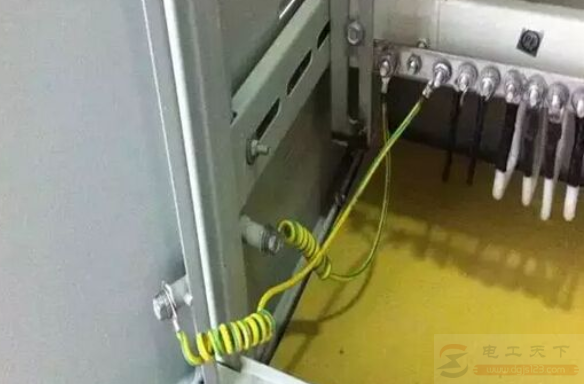

2、金属箱体应有“箱体接地螺栓”（带PE标识），该螺栓必须用铜芯导线或专用编制软线与已接地的PE排连接。 　　

3、与箱体连接的金属穿线管，必须与箱体有可靠电气连接。也可以用镀锌圆钢、扁钢焊接连通。 　　

4、箱内电器部件须接地的部分，也需要与PE排连接。 　　

5、所有需要配出的回路中的地线，均由PE排引出。如果是箱体本身接地，则为第2条。

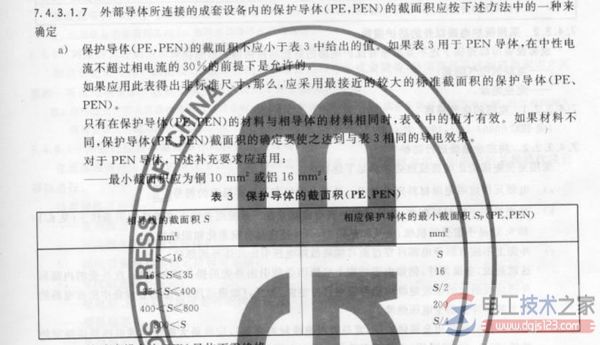

配电柜接地线的接地要求

接地线的接地要求" width="600" height="345" />

有关配电柜接地线的接地要求，检测安装地线是否合格，需要在距离安装地线50米以外，与箱体连接的金属穿线管也必须与箱体有可靠电气连接等。

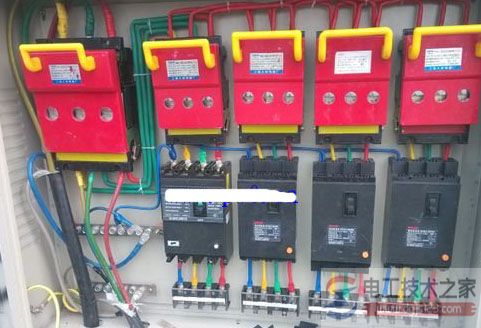

配电箱的重复接地线

线" width="481" height="328" />

有关配电箱重复接地线的技术要求，临时用电配电系统采用三相五线制TN-S接零保护系统，采用三级配电三级保护系统，保护零线与工作零线严格分开。

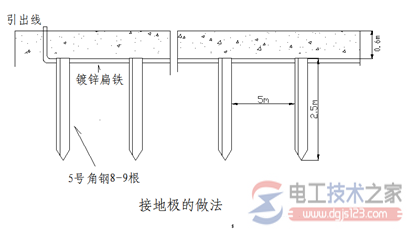

配电变压器的防雷接地线

防雷接地线" width="407" height="233" />

有关配电变压器防雷接地线的安装口诀，配电变压器防雷接地线的安装要求，对于变压器，一般还要求设置一个防雷电的接地线，该地线一般要在变压器安放地点现场自制。

以上就是地线在配电箱中接线要求，希望对大家有所帮助。
