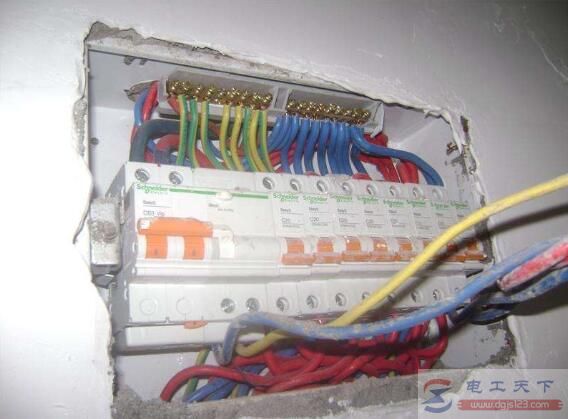

家用配电箱规格型号，家用配电箱的选型方法
|
在家庭房屋装修时，对家用配电箱的选择是重中之重，需要电工了解家用配电箱的常见规格型号，并掌握家用配电箱的选型方法，以及总开关与分支开关的选型要点。 一、家用配电箱的规格型号
先来看不同场景下，对家用配电箱的规格型号的要求，以及家用配电箱的一般尺寸规格是多少。 1、当电箱只是照明电箱或小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开 关最大深度加10MM。 2、当电箱只是照明电箱或小动力时，进线小于10平方时，如果开关位数大于20位时，这时电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM 就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加 10MM。 3、当电箱只是照明电箱或小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM 就为电箱宽度，高度为开关高度加进线开关高度加 40 MM，深度为开关最大深度加 10MM。 4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线。 一般会选用PZ30的箱子。 型号 箱体尺寸(cm) 高×宽×深 装箱数（只/箱） PZ30-2 11X16X8 70 PZ30-4 15X17X8 64 PZ30-6 20X21X9 36 PZ30-8 23X24X9 36 PZ30-10 28X28X9 30 PZ30-12 28X31X9 28 PZ30-15 28X37X9 24 PZ30-18 28X42X9 20 PZ30-20 28X46X9 14 PZ30-24 47X21X9 12 PZ30-30 47X37X9 10 PZ30-36 47X42X9 8 PZ30-40 47X46X9 4 PZ30-45 58X37X9 4 PZ30-54 39X63X9 4 PZ30-60 47X67.5X9 4 二、家用配电箱的选型方法1、总开关 首先，总开关，有两种选择，一是用断路器，二是选择漏电保护开关。 选择第一种，总开关就有短路保护，过载保护和隔离电源的作用，然后在各分支电路上装漏电保护开关，这种方式漏电保护灵敏度高，如果分支电路有漏电动作，只有该分支电路断电，不影响其他支路的正常使用，这种分配也是最科学合理的，但是成本较高。 第二种，总开关选择漏电保护开关，其他各支路选择断路器，经济实惠，如果有漏电动作，整个配电箱都断电，影响其他各支路的电器工作，尤其是在晚上，突然失去照明的灯光，会有小恐慌，使用感觉差。 建议使用第一种选配方式。 根据家庭的面积的大小和电器的多少选择40～63A。尽量大一点，避免不必要的频繁跳闸。 2、分支开关 各分支开关，照明回路，选择单开1P断路器即可，最好选择两路，一路控制客厅、厨房，阳台，另一路控制其他的房间。 当某一路有故障跳闸时，另一路还有照明电。10A的足够用了，两路的用6A。 1）空调 空调根据功率大小选择断路器的容量，一般16A，如果带电加热的需要另外算加容量。每个空调单独一路，总开关不是漏保的，要加漏保。 2）厨房 厨房是用电大户，电饭煲，电磁炉，微波炉，电烤箱，根据用电设备多少选择合适的插座断路器，总开关不是漏保的，要加漏保。 3）卫生间 卫生间，电热水器一般功率1500W左右用16～20A的断路器，单独一条回路，电热水器常年通电，线路容易老化。总开关不是漏保的，要加漏保。 4）其他房间 其他房间用插座，根据家庭面积大小，用一个或两个断路器控制，用16～20A的，总开关不是漏保的，要加漏保。 5）进户线 进户线，进户线是两根的，不带接地保护线，需要电工另做接地保护线。进户线是三根的，要严格区分零线和接地线，避免漏保误动作。 6）箱体 根据选择的断路器和漏保来确定箱体。 箱体，家用配电箱分明装箱和暗装箱，家庭基本上都选用暗装箱。按材料分有塑料箱和金属箱，塑料箱要选择耐高温阻燃材料的，金属箱一定要保护接地。 注意，箱体内必须有单独分离的接地汇流排和零线汇流排，以方便连接接地线和连接零线。 根据选配断路器的多少来选择箱体的大小，箱体有单排和双排，断路器较多的尽量用双排。 以上介绍了家用配电箱规格型号，以及家用配电箱的选型方法，并给出了选型时的一些注意事项，希望对大家有所帮助。 猜你喜欢：
|
