操作过电压限制措施要点分析

有关操作过电压限制措施的一些要点，包括利用断路器并联电阻限制分合闸过电压、分合闸造成过电压、利用避雷器限制操作过电压等知识，需要的朋友参考下。

操作过电压限制措施要点

一、利用断路器并联电阻限制分合闸过电压

1）、利用并联电阻限制合空线过电压

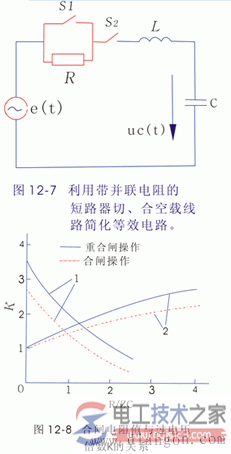

合闸过程：S2合闸-R串入LC回路—1.5-2个工频周期后S1合闸-R短接；

两个阶段—过渡过程振荡分量幅值减小，电阻阻尼-振荡过程衰减加快。

电阻因素：

①并联电阻接入时间：10-15ms

②阻值的影响

二、分合闸造成过电压

限制措施：断路器主触头并联大容量电阻，主触头外串联辅助触头

①分合闸过程分成两个阶段---缩小每个阶段过渡过程的起始值与稳态值的差值—减小每一阶段过电压；

②大电阻阻尼加速振荡过程衰减—抑制分合闸过电压。

1阶段过电压幅值随R增大减小

2阶段过电压幅值随R增大增大

交点 R≈0.5-2.0Z 最佳Z=400Ω 线路波阻抗，R取200-800Ω

2）利用并联电阻限制切空线过电压

分闸过程：S1先断开—R接

入—1.5-2周期后S2开。

电阻限制过电压的作用：

①降低触头间恢复电压，减小重燃机会

②本身降低重燃后过电压。

切空线、合空线电阻不同

三、利用避雷器限制操作过电压

传统：避雷器限制雷电过电压

性能改进，发展---限制操作过电压成为可能。
