三相电路负载的二种连接方式

有关三相电路负载的连接方式，在三相电路中有二种连接方式，一是星形连接，二是三角形连接，那么三相电路负载的这二种连接方式有什么不同，与电工天下小编一起来看下。

在三相电路中的负载有星形和三角形两种连接方式。

1、负载的星形连接

将负载的三相绕组的末端X、Y、Z 连成一节点，而始端A、B、C分别用导线引出接到电源，这种接线方式叫负载的星形连接方式，或称为Y连接。

如果忽略导线的阻抗不计，那么负载端的线电压就 与电源端的线电压相等。

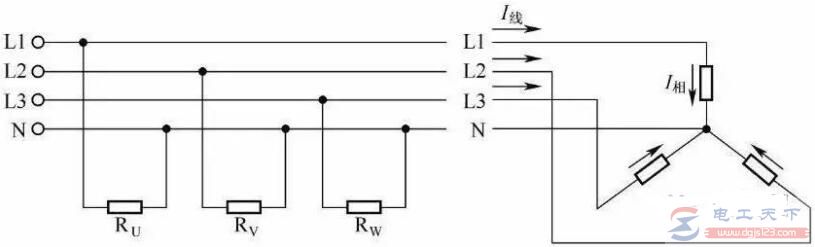

将三相负载的一端分别接到三相电源的3条相线上，另一端接在零线上，称为负载的星形连接，如下图：

如果三相负载的性质(电阻性、电感性或电容性)和大小都相同，则称为三相对称负载或三相平衡负载。由于三相对称负载的三相电流矢量和等于零，因此，星形连接点电位也为零，此时可以不接零线，即可采用三相三线供电方式，如三相异步电动机绕组的星形连接点不必接在零线上。

星形连接时，电源的线电压是负载相电压的√3倍，即：

U线=√3U相 即380V=1.732*220V
