高低压电缆故障检测三种常用方法

有关高低压电缆故障检测的方法，电气维修人员常用的三种高低压电缆故障检测方法，包括仪器检测方法、直流冲击法、跨步电压法三种，在遇到高低压电缆故障时可以参考下这些方法。

高低压电缆的检测方法，通俗易学，为电气维修人员提供了技能知识。

对于变电所高低压配电系统中电缆故障的排除，必须有可靠的检测手段，否则将影响电气设备的正常运行。

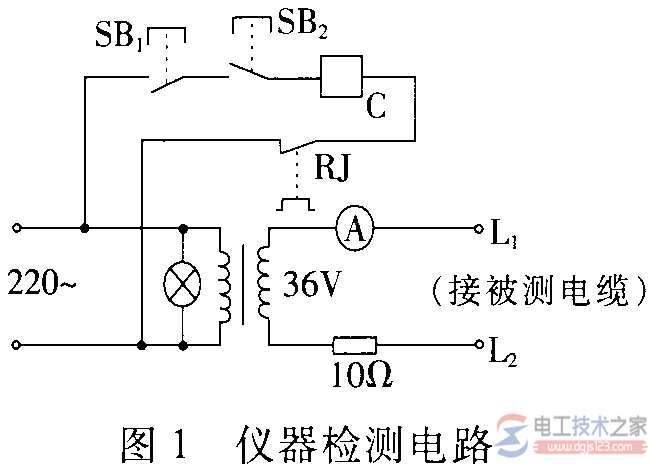

一、仪器检测方法(见图1)

笔者制作的这种仪器实用、可靠。使用时，将检测仪接入220V交流电，按SB1启动按钮，线圈得电，指示灯亮，输出端L1、L2接被测电缆线路。这时被测电缆应无电流，如果有电流说明电缆线有短路故障，必须排除。

此仪器制作简单，可准确、迅速地测出单相、三相铠类电缆短路的故障点，也可测出电缆的接地（外层铝皮）绝缘情况。当电容柜因故障或检修时，检测断开电容柜和高压开关出线侧，测量地点为高压开关出线侧电缆处。

二、直流冲击法

直流冲击法较实用，首先利用球隙放电产生脉冲电压，该电压在护套绝缘产生多频谱放电电流、声光及磁场等放电信号。
