三相四线地线的含义详解

有关三相四线地线的知识，进户线是三相四线，说明用电户不是普通用电户，大多是家里开小工厂的，或者就是小型工厂（自己没有变压器），这种小工厂供电一般是TT系统供电或TN-c系统供电。

三相四线地线的含义

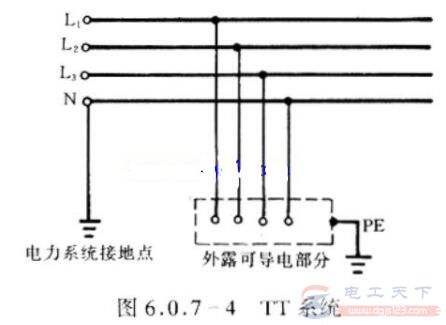

1、TT系统供电

TT 方式供电系统是指变压器中性点直接接地，将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。

第一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关，即系统接地和设备外壳接地没有直接的金属连接。

由以上介绍与上图可知，地线是设备外壳引出线直接接在了接地装置上，既接地极上，这个地线是真正意义上的地线，和系统没有关系，这个接地线是独立的。

2、TN-C系统供电

TN-C供电系统是指电源中性点接地，将电气设备的金属外壳与中性线连接的保护系统，称为接零保护系统。

TN-C供电系统的中性线兼作接零保护线，称作保护中性线，用PEN表示。即工作零线和保护零线合二为一，TN-C系统的PEN线要多处做重复接地。

由说明和上图可知，设备的外壳接的是PEN线，是从主PEN线上引来的，再接在设备外壳上，很多人看到设备外壳上的保护线以为是地线，实际是保护接零线，只是习惯把这条线称为地线。

三相四线制与零点漂移的形成原因

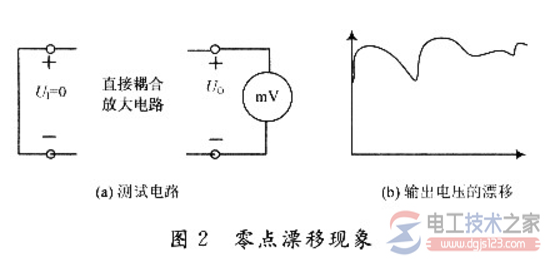

三相四线制与零点漂移的形成原因，什么是零点漂移，它是电路输出端电压偏离原固定值而上下漂动的现象，称为零漂，零点漂移的形成及产生原因有哪些，如何抑制零点漂移的发生。
