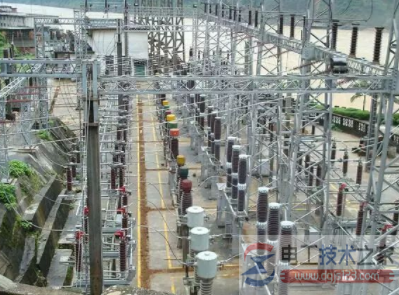

发电厂(变电站)一次设备与二次设备的区别(图文)

【发电厂(变电站)一次设备与二次设备的区别】

发电厂或变电站的一次设备是什么，二次设备是什么，所包括的电气设备都有哪些，一次电路里的所有设备都叫一次设备，对一次设备进行控制、检测、保护的设备叫二次设备。

一、变电站一次设备与二次设备的区别

首先，可以肯定地说一次设备与二次设备，二者是有区别的。

一次设备指的是发电厂电力功率、高压电流传输和流动、变换、分配的设备，即高压回路的设备称为一次设备，如：电力变压器、高压开关柜、电力电抗器、高压断路器、隔离开关、避雷器、高压熔断器等。

二次设备主要指完成下属功能的设备：电流电压的测量、控制、保护、计量、信号等，主要包括：电压继电器、电流继电器、中间继电器、控制熔断器、成套保护装置、微机保护装置、电压表、电流表、电度表、同期装置、接地选线装置、功率因数表等。

有一类设备比较特殊，它既属于一次设备、也属于二次设备，这就是常用的电压互感器、电流互感器，因为它们是一次回路和二次回路之间相联系的设备，所以即可归于一次、也可归于二次。

对于变电站来说，承担输送和分配电能的电路，叫一次电路，一次电路里的所有设备都叫一次设备，（或者说直接和高压电接触的设备）例如：变压器、断路器、刀闸、互感器、母线、避雷器等。

而对一次设备进行控制、检测、保护的设备叫二次设备，例如：断路器的操作把手，各种指示仪表、继电器、操作电源等。

发电厂和变电站的一次、二次设备没有什么区别，只是比变电站多个发电的过程。一次设备就多个发电机。

二、变电站一次设备和二次设备的类型：

一次设备有：
