一文看懂配电箱重复接地示意图

在供电线路中重复接地的接地体有二种做法，一是利用建筑物的基础钢筋连成的接地体，将其引至配电箱的进户处做重复接地，二是采用独立接地极，对由若干个接地极连接到一起的构成接地装置，将其引至配电箱的进户处做重复接地。

重复接地是指由配电箱外壳上的接地扁钢（暗装）或者镀锌螺丝（明装）连接到接地网上。配电箱内部金属导电部分都是连接到PE上的，如元件安装板、门、二次门都是连接在一起的。

重复接地是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置，就是那个配电箱外壳再接一次地，因为系统中性点是接地的。

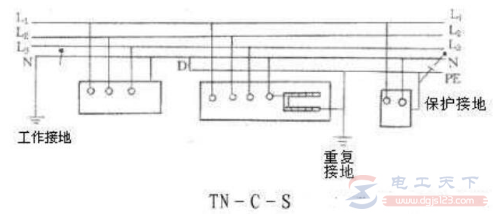

图1：配电箱重复接地示意图

在建筑施工临时供电中，如果前部分是TN-C方式供电，而施工规范规定施工现场必须采用TN-S方式供电系统，就可以在系统后部分现场总配电箱分出PE线，这种系统称为TN-C-S供电系统。
