市电电压偏离指示器的电路图解

市电电压偏离指示器的问题

某些由市电供电的电子仪器，要求电源电压必须保持在一定的范围内。

当电压超过一定允许值时，或将仪器断电，或由自耦变压器调节电压。

为了指示交流电压大小，可以按这里介绍的电路，自制一个市电电压偏离指示器。

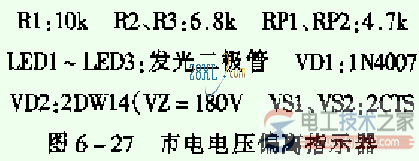

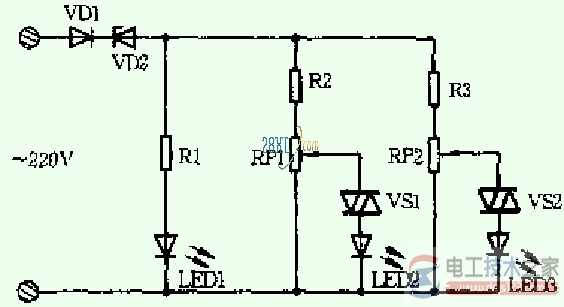

市电电压偏离指示器电路见图。

这个电路的特点是在电源电压的每一个正半周接通指示器，而且是在某一固定的电压幅度等于动作阀值时才接通。

当电压的瞬时值降到0时，电路断开，这样可以消除滞后现象，提高了指示的精确性。 来自：电工技术之家

市电电压偏离指示器可以安装在交流电源的插座上，也可以接在自耦变压器的接线端子上。

它的输人端具有由二极管VD1和稳压二极管VD2构成的电压限制器b，其后面有三个并联连接的指示器：

第一个指示器由电阻器R1和发光二极管LED1组成，它作为电源电压指示灯用;其余两个指示器由电压分压器、双向单闸管及与它串联连接的发光二极管组成的阀值电路，直接指示电压的偏离。

用电位器RP1调节电源电压下降的下限阀值;当5%时，用电位器RP2调节电源电压上升的上限阀值。

如果交流电压处于额定值，LFD1， LED2发亮;当电源电压下降时，LED2熄灭;电压升高时，LED1，LED2，LED3都发亮。从而告知使用者电源电压的偏离情况。

市电电压偏离指示器的调整：用一台自耦调压器，调节其输出电压以满足规定的电压偏离值，用电位器分别调节接通相应发光二极管的阀值电压。

如果电压降低至规定值时在调整RP1后发光二极管LED2仍不熄灭，可以增大R2的阻值。

同理，若是电压上升至规定值时，在调整RP2后发光二极管LED3仍不熄灭，可以增大R3的阻值。

调节正常之后，即可将它接到需要观察的场合使用。
