铜芯电缆母线的制作安装要求
|

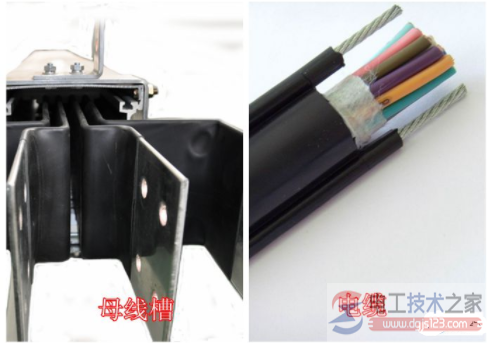

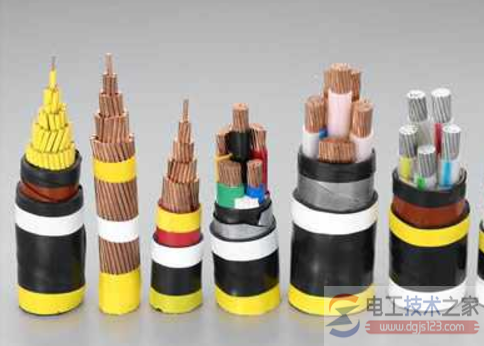

【铜芯电缆母线的制作安装要求】 铜芯电缆母线的制作有一定要求，需要详细了解铜母线技术要求，按照指定的技术标准才能制作合乎规格要求的铜芯电缆母线，并了解母线电缆安装基本要求即可。 一、铜芯电缆母线的制作要求 1、电缆在与电器元件连接时，必须采用铜接头连接。 2、铜接头切不可与铝芯线压接。 3、绝缘线剥去绝缘层的长度应比铜接头的捶套长出3mm为宜。 4、绝缘线剥去绝缘层时，不允许线芯断裂及使线芯损伤。 5、将导线插入铜接头插套后，在冲床上用模子冲接，或用冷压钳压接。然后用力拉导线，导线不应从铜接头拉出或有松动现象。
二、铜母线技术要求 1 总则 1.1 本技术要求提出了对动力母线本体及其附属货物的技术参数、性能、结构、试验等方面的技术要求。 1.2 本技术要求所提出的技术指标是最低限度的技术要求，投标人应保证提供符合本技术条件书和相关的国际国内标准的优质产品, 所有提供的货物应遵照适用的最新版IEC标准和中国GB标准，以及国际单位制(SI)。对国家有关安全、环保等强制性标准，必须满足其要求。投标人所提供的任何替代指标不低于本技术要求。 1.3 本要求所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。 2. 技术标准与规范投标人所提供封闭母线及其附件应依据以下（但不限于）标准和规范的最新版进行设计、制造和试验： A. 国家标准（GB4208）《外壳防护等级（ IP代码）》 B. 国家标准（GB5585.1-2005）《电工用铜、铝及合金母线》 C. 国家标准（GB6892-2000）《工业用铝及铝合金热挤压型材》 D. 国家标准（GB7251.1－2005）《低压成套开关设备和控制设备第一部分：型式试验或部分型式试验成套设备》 E. 国家标准（GB7251.2－2006）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》 F. 国家标准（GB 50054）《低压配电设计规范》 G. 机械行业规范（JB/T 9662）《密集绝缘母线干线系统（密集绝缘母线槽）行业标准》 H. JB/T3085 《电力传动控制装置的产品包装与运输规程》 I.GBJ149《电气装置安装工程母线装置施工及验收规范》 J.GB50150-2006《电气装置安装工程电气设备交接试验标准》 K.《母线槽安装、维护标准》
3.使用条件 3.1 环境条件 3.1.1 环境温度：-5℃～ 40℃，且24小时平均值不超过35℃ 3.1.2 海拔高度：≤2000米 3.1.3 环境湿度：日平均相对湿度：不大于95％（25℃） 月平均相对湿度：不大于90％（25℃） 3.1.4 环境污秽等级：II级 3.2 供电条件3.2.1 供电电压：380V，±5％； 3.2.2供电频率：50Hz； 3.2.3使用情况：户内使用，连续工作 4. 产品主要电气参数 4.1. 额定电压：690V 4.2. 额定绝缘电压：1000V AC 4.3. 额定频率：50HZ 4.4. 电流范围：630A -5000A 4.5. 防护等级：IP55 4.6. 耐热等级：≥B级 4.7. 绝缘等级：≥B级 4.8. 工频耐压：3500V AV, 无击穿，无闪络 4.9. 母线系统：三相五线制 4.10. 母线结构：密集型. 4.11绝缘电阻值：每段母线槽单元的绝缘电阻均应大于等于20MΩ，线路总体绝缘电阻大于等于0.5MΩ. 4.12. 短路强度：母线槽能承受国家规定的额定短时耐受电流和额定峰值所产生的热应力和电动力。 4.13．导体母排温升：不论是本体母线还是在母线连接器处、插接箱插爪与母排插接处等关键部位的铜导体温升均不应超过55K（例如周围空气温度达30℃时，铜母排最高温度小于等于85℃）。 4.14.短路分断能力：按图纸要求 5、母线相关要求 5.1 铜母线槽导体采用优质电解铜轧制成 T2电工硬铜排，铜排镀银处理，铜排纯度为 99.95%以上，其内部元素分布状态及其他杂质含量均达到高纯度优质铜标准。母线槽必须为包括在同一连续金属外壳内之三相和中性线同截面的铜母线，密集母线为三相五线制，为保证人身安全，不允许使用外壳做地线。 5.2 密集型封闭母线的插接母线槽及插接箱防护等级需达到IP55。 |
