单只与多只电能表配电箱的接线图

有关配电箱的接线方法，单只电能表与多只电能表在配电箱中接线时，其接线方式基本相同，二者之间并无太大的区别，也是1与3端进线，2与4端出线后经开关进入用户，下面具体来了解下。

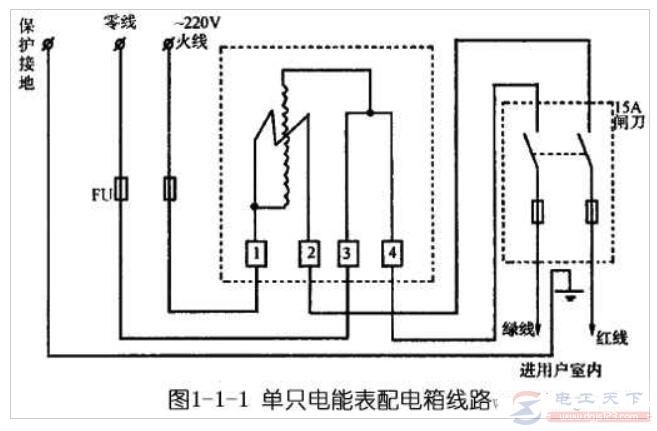

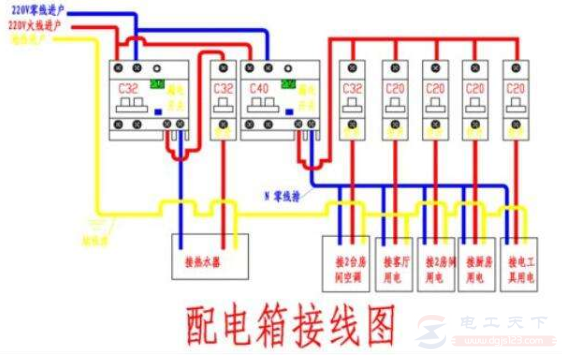

单只电能表配电箱线路如图：

图1：单只的电能表配电箱接线图

电能表线圈1端接进线的电源前方，2端经操控开关（15A闸刀或空气开关）接用户负载的前方，3端接进线的零线，4端经操控开关接用户负载的零线。但负载的电流大小应与电能表相匹配。

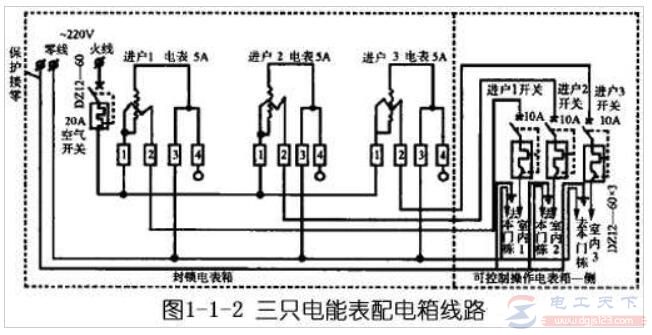

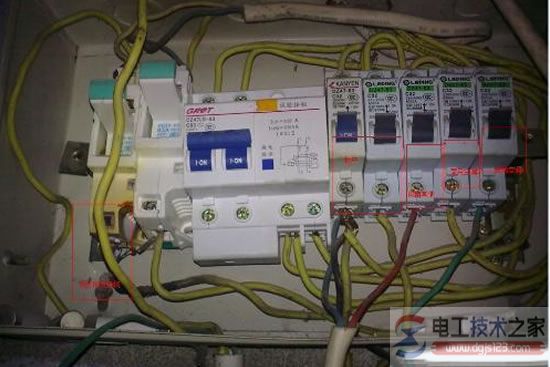

三只电能表配电箱线路如图：
