电力配电变电器常用知识（多图）

电力配电变电器常用知识

配电变压器的3D模型：

当然，生活中的变压器并不是孤零零的出现的。
这就是它工作时的样子

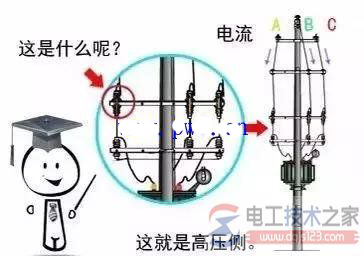

配电变压器和它的朋友们。让我们先从高压侧说起。

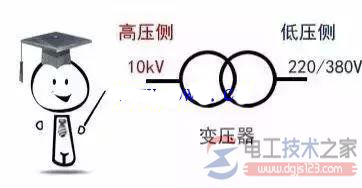

配电变压器：将电能运输时的高电压降至用户正常使用的低电压。


他的全称是：高压跌落式熔断器

高压跌落式熔断器的作用：
1、具备隔离开关的功能（可以产生明显断开点）。
2、具备保护变压器的功能（电流异常升高时，自身会熔断切断电源）。

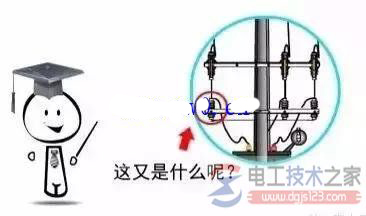

让我们顺着跌落式熔断器往下看。

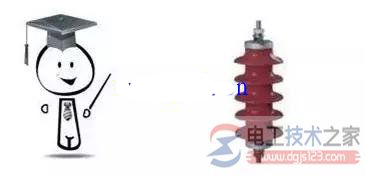

名称：氧化锌避雷器
避雷器可以保护变压器免受雷电冲击。

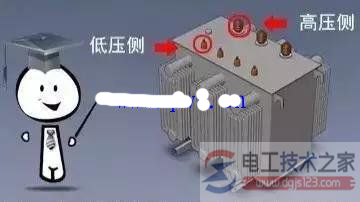

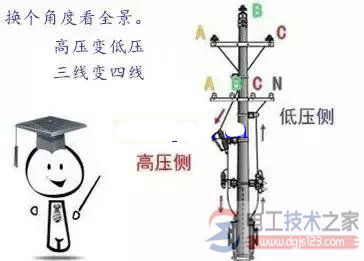

说完了高压侧，我们再看低压侧
他们叫做：低压隔离开关（低压刀闸）
切断空载电流，产生明显的断开点。

变压器的原理小编就不多讲，小编今天从另一个角度来聊聊配电变压器。
话题一
变压器说：我们不产生电，只是电能量的搬运工。
变压器的容量到底指的是什么？
是指变压器带负荷的能力，用kVA表示。

注意：kVA是视在功率。
kW是实际功率。
所以，变压器的容量要乘以功率因数才是它实际的承载能力。

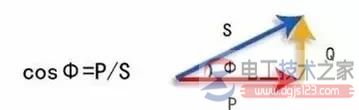

S是视在功率，P是有功功率，Q是无功功率

一台变压器，如果无功功率越大，那么输出的有功功率就越小，为了让它多出力，所以我们要进行无功补偿。
话题二
变压器工作时会发出嗡嗡声

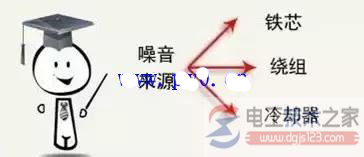

噪音来源：
噪声是由铁心的磁致伸缩、绕组变形、邮箱及磁屏蔽内的电磁力所引起的。

话题三
配电变压器的安装位置不合理，不仅影响供电可靠性、电压质量，还影响线损。

配电变压器安装位置的原则：

1.应尽量接近负荷中心。
2.要考虑高压进线可能性和安全可靠性。
3.有利于维护与修理。
4.负荷种类多，使容量得到充分利用，提高负荷率。

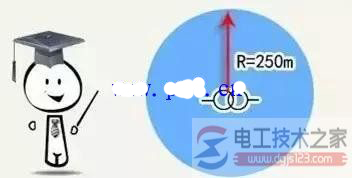

城市电网的低压供电半径一般控制在250m左右
