配电柜的主要类型，配电柜的图纸符号
|

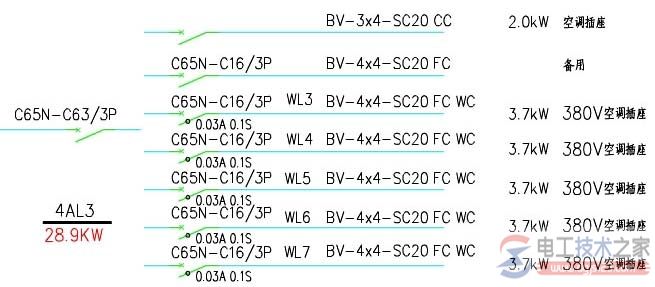

配电柜的主要类型与图纸符号 按结构特征和用途分类： (1)固定面板式开关柜，常称开关板或配电屏。 (2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。 柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。 另外，还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 (3)抽屉式开关柜。 这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。 功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。 每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。 (4)动力、照明配电控制箱。 多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。 根据图纸《配电箱系统图》中标注 NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。 NPX160/3P 160A WL1 YJV-4*70 1*35-SC80 FC 58.8W AP3配电箱： NPX160是断电器的型号 3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。 WL1：指回路1。后面还有回路2等。 YJV:铜芯交联聚乙烯电缆。 NHYJV:耐火铜芯交联聚乙烯电缆 4*70 1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。 SC80:指穿直径为80的焊接钢管(俗称黑铁管)。 FC:指暗敷在地面内。 C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明： C65N为断电器型号 C10/1P：断电器最大断路电流为10A，极数为一极。 BV:铜芯聚氯乙烯绝缘电线 3*2.5：3根线芯截面面积2.5mm2的 SC15:穿直径15mm的钢管 CC:暗敷设在屋面或顶板内。 C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座： |
