三相四线制与零点漂移的形成原因(图文)

【三相四线制与零点漂移的形成原因】

关于三相四线制与零点漂移的形成原因，什么是零点漂移，它是电路输出端电压偏离原固定值而上下漂动的现象，称为零漂，零点漂移的形成及产生原因有哪些，如何抑制零点漂移的发生，一起来看下。

一、什么是零点漂移

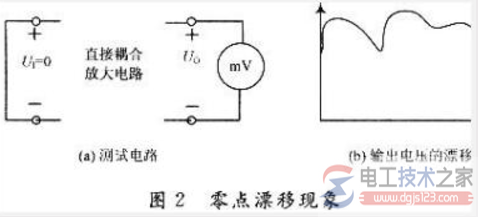

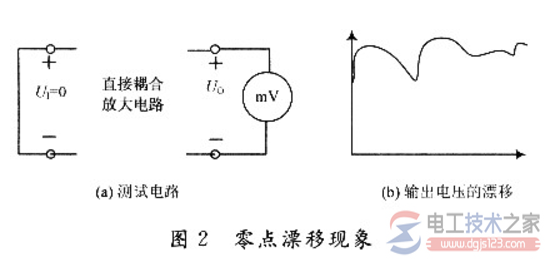

零点漂移，是指当放大电路输入信号为零（即没有交流电输入）时，由于受温度变化，电源电压不稳等因素的影响，使静态工作点发生变化，并被逐级放大和传输，导致电路输出端电压偏离原固定值而上下漂动的现象，它又被简称为零漂。

二、零点飘移的具体表象

三相四线制，零点漂移是指零线对地有电压,这种现象一个原因是,三相负载不平衡;另一个原因是,零线过细或变压器处接地不好。

1、零点漂移

零点漂移可描述为：指当放大电路输入信号为零（即没有交流电输入）时，由于受温度变化，电源电压不稳等因素的影响，使静态工作点发生变化，并被逐级放大和传输，导致电路输出端电压偏离原固定值而上下漂动的现象 它又被简称为：零漂。

2、零点漂移的形成及产生原因

零点漂移是怎样形成的： 运算放大器均是采用直接耦合的方式，我们知道直接耦合式放大电路的各级的Q点是相互影响的，由于各级的放大作用，第一级的微弱变化，会使输出级产生很大的变化。当输入短路时（由于一些原因使输入级的Q点发生微弱变化 象：温度），输出将随时间缓慢变化，这样就形成了零点漂移。

产生零漂的原因是：产生零点漂移的原因很多，如电源电压不稳、元器件参数变值、环境温度变化等。其中最主要的因素是温度的变化，因为晶体管是温度的敏感器件，当温度变化时，其参数UBE、β、ICBO都将发生变化，最终导致放大电路静态工作点产生偏移。此外，在诸因素中，最难控制的也是温度的变化。

3、抑制零点漂移的措施

抑制零点漂移的措施：除了精选元件、对元件进行老化处理、选用高稳定度电源以及用第二单元中讨论的稳定静态工作点的方法外，在实际电路中常采用补偿和调制两种手段。

补偿是指用另外一个元器件的漂移来抵消放大电路的漂移，如果参数配合得当，就能把漂移抑制在较低的限度之内。在分立元件组成的电路中常用二极管补偿方式来稳定静态工作点。在集成电路内部应用最广的单元电路就是基于参数补偿原理构成的差动式放大电路。调制是指将直流变化量转换为其它形式的变化量（如正弦波幅度的变化），并通过漂移很小的阻容耦合电路放大，再没法将放大了的信号还原为直流成份的变化。这种方式电路结构复杂、成本高、频率特性差。
