线电压与相电压的区别图解
|

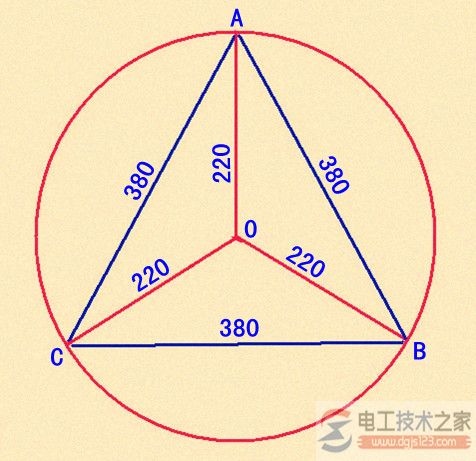

有关线电压与相电压的区别，什么是线电压和相电压，线电压与相电压的大小关系，线电压=根号3倍的相电压，对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。 线电压与相电压区别一、什么是线电压和相电压 对于三相四线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和。 线电压与相电压的大小关系：线电压=根号3倍的相电压。对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。 注意： 1、相电压 火线与零线之间的电压。我国相电压为220伏，50赫兹。 2、线电压 火线与火线之间的电压。我国线电压为380伏，50赫兹。 相电压，三相输电线（火线）与中性线间的电压叫相电压。如：日常用电系统中的三相四线制中电压为380/220V，即线电压为380V，相电压为220V。 线电压，三相输电线各线（火线）间的电压叫线电压，线电压的大小为相电压的1.73倍。 二、线电压和相电压的区别 对于相电压，一般会理解成相于相之间的电压也就是380v，而线电压理解成了220V。 相电压是指相线即火线和零线之间的电压，而线电压为线路上任意两火线的电压，也就是说相电压应该是220V，而线电压才是380V。 从发电厂出来的都是三根火线(线电压)。在用变压器升压输送出去，用到的点是用降压变压器降压到400V(依旧是三根火线线电压)。 零线是从降压变压器的绕组的三组线圈的接点里引出来的，变压器是星型的，这里的四根线齐了。 在通过陪电柜分别接到用户(负载)。三根火线一般命名为A、B、C，零线为N。用380V的线电压是接A、B、C。我们家庭是用AN、BN、CN。既220V 相电压。400与380不等啊！是的，那里的20V电压消耗在线路等其他设备里。 所谓线电压指的是线与线之间电压380，相电压是线与零之间的电压220。 三、相电压与线电压的含义 1、三相电源的相位，A、B、C三根火线之间，互相相差120度电角度。380V电压，是指相线（火线）之间的电压，它们任何火线与中性点之间的电压是220V，两者是根号3的关系。 2、请看附图，了解相电压（220V）与线电压（380V）之间的关系。
四、什么是相电压线电压？相电压与线电压的关系 线电压就是两根相线之间的电压，相电压就是相与中性点之间的电压，这是对星形接法而言的，但对于角形接法，没有中性点，相电压是等于线电压的。 每相绕组上所能承受的电压是相电压，角形接法中其中有一相绕组始终是接在两根相线之间的，即有一个绕组直接接在线电压上，以最低的为准，在角形接法中线电压要等于相电压，才能满足绕组的电压等级。 理解： 1、三相电：发电机中三个固定线圈，它们在磁场中运动相应产生三个感应电压，而且每个电压的相角相差120度，这就是日常所谓的ABC三相； 2、发电机的三相电输出接法，若采用“三相四线制星形接法”， 就会有一根零线和三条相线； 3、零线：变压器低压侧一般采用Y型接法，中性点用导线与大地相连，同时在中性点拉出一条导线，该导线便是零线。零线的好处是把中性点的电位保持为零电位，使相线（A、B、C相拉出的导线）与零线之间的电压保持相对稳定，有利于用户电器使用。 4、线电压、电流：相线与相线之间的电压称为线电压（例如AB相线之间的电压，一般为380V），相线与相线之间形成回路所产生的电流称线电流相电压，相电流——相线与零线之间的电压称相电压（一般为220V），相线与零线之间形成回路所产生的电流为相电流。 5、母线：在输电线路中的主干线称为母线。 6、相电压是各个相与地的电压。 线电压是相与相的电压，就三相四线制的380伏、相电压是220伏 线电压是380伏。两个是1.732的关系。 |
