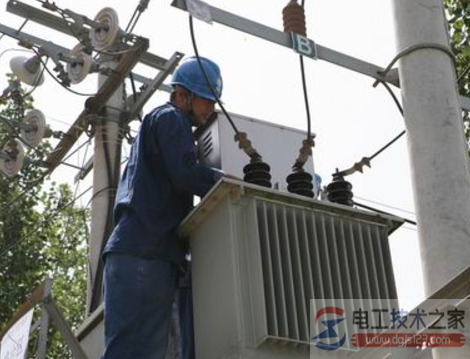

变压器档位的变换，变压器调档电压的计算
|
关于变压器档位的变换问题，一台变压器分为三个档位，不同档位对应不同的电压，要想熟练掌握变压器调档的操作技巧，必须了解变压器档位高低的区别，配电变压器如何调整档位，一起来了解下。 一、变压器档位的变换问题 一台变压器，3个档位，高压分别是10750、10500、10250。低压400。假如运行位置在2档，一次电压10500V，二次电压400V。要求把二次电压降低到380V。请问。档位应该是调高一档还是调低一档。怎样计算，计算公式是什么？ 调高一档，分接位置放在10750V这一档。 1、原来你的变压器，高压在10500V时，低压出来400V（低压空载时）。 2、分接开关放在一档（10750V一档），而电网电压仍然是10500V，则高压的每匝电压降低了（10750-10500）/10500=2.38%。 3、这时低压的匝数没有变化，而每匝电压降低了2.38%，因此输出电压降低了：400*（1-0.0238）=390.48V（低压空载时）。 4、都是线电压之比，不管变压器是什么接法。如果是Yyn0接法你很好理解。 5、如果是Dyn11接法会怎么样呢？高压的相电压等于线电压，高压往一档调，原来的10500V下的匝数变多了，也就是每匝电势降低了2.38%。（我们都用相的匝数或电压来计算）低压是y接，那么线电压在400时，相电压是400/1.732=231V。此时相电压为231*（1-0.0238）=225.5V。 再换回线电压。225.5*1.732=390.58V（小数点后面是计算误差）。
二、变压器档位高低的区别 变压器档位高低其变比大小不同，比如有3档的变压器，Ⅰ当 5%，Ⅱ档额定，Ⅲ档-5%。或者说ⅠⅠ档变比为10.5/0.4KV，Ⅱ档变比为10/0.4KV，Ⅲ档变比为9.5/0.4KV。可以根据变压器电源电压或输出电压高低来选择适当档位。 变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。电路符号常用T当作编号的开头.例: T01, T201等。 |
