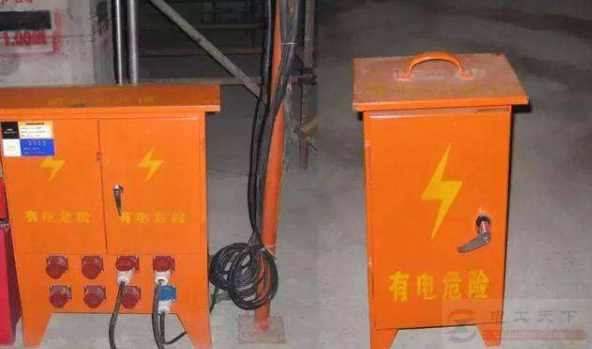

工地用电配电箱的接线要求，附多个配电箱的接线图

有关配电箱的接线要求，在工业用电中配电箱怎么接线，配电箱的进线与出线要注意哪些问题，电工天下小编整理了工地用电配电箱的接线要求，以及具体的接线图，供大家学习。

六点要求，如下：

1、严格按照施工现场临时用电安全技术规范JGJ46-2005来执行。

2、施工电缆使用五心线。

3、配电箱进线，五心线中黄、绿、红接在总开关上（防误开关），蓝线（N零）接在零排上（固定在绝缘子上的铜铝排），黄绿相间线（PE 地线）接在地排上。

4、配电箱出线，一般把蓝、黄、绿、红接在漏电上，黄绿相间线接在地排上。

5、把配电箱门与箱体做软连接，配电箱做重复接地，重复接地线接在地排上。

6、配电箱的安装架，必须做接地连接。
