家用配电箱怎么接线，附多个接线图

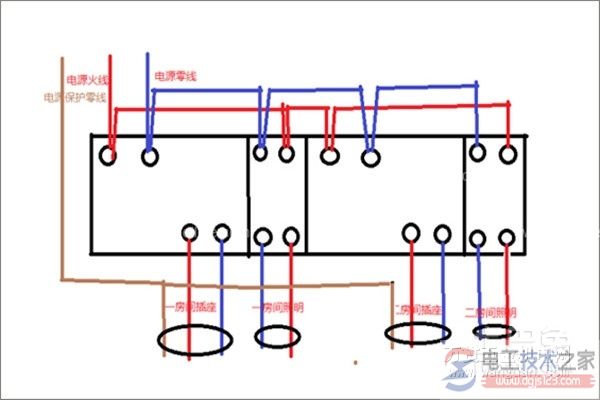

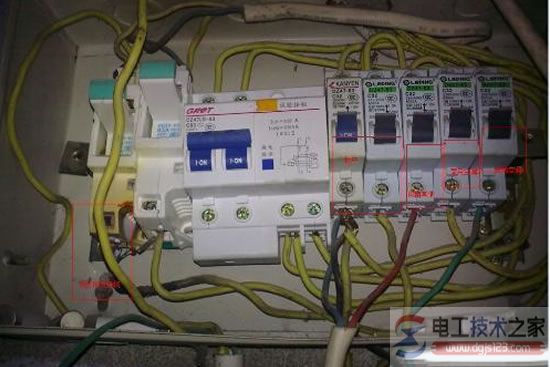

在对家用配电箱接线时，一定要先看下配电箱上的接线说明，然后按照步骤来接线就好，电工天下小编总结了家用配电箱的几种接线方法，提供了几个接线图，供大家学习。

1、最上面铜的端子，在边接地线（╧），右边接零线（N）。

2、最下面的铜片插在那一排分断器上，前面一个带漏电的有（N符号）的是零线，这个铜卡片剪掉零线那一格的齿，卡片不要全剪断。

3、进线火线接铜卡片中间部位并插紧，零线接上面零线端子，从端子引一根零线到漏电开关的N位置。

有关家用配电箱的接线图，家庭配电箱分金属外壳和塑料外壳两种，有明装式和暗装式两类，家庭配电箱的安装要点有哪些，一起来了解下。
