TN-S方式供电系统的特点

根据国际电工委员会(IEC)规定，低压配电系统，按接地方式的不同，分为三类：TT 、TN 和IT 系统。

TN 系统节省材料、工时，在中国和其他许多国家广泛得到应用。TN 方式供电系统中，根据其保护零线，是否与工作零线分开，而划分为TN-C 和TN-S 等两种。

TN-S为电源中性点，直接接地时，电器设备外漏可导电部分，通过零线接地的接零，保护系统，N为工作零线，PE为专用保护接地线，即设备外壳连接到PE上。

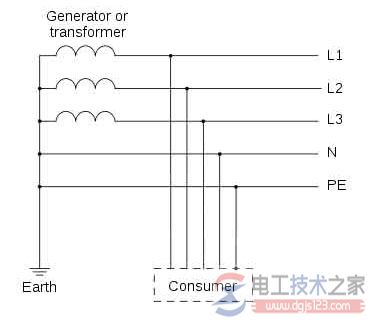

TN-S三相五线制示意图
Generator or transformer ——发电机或变压器
Earth —— 接地
Consumer　——　用户
Ｌ１　——　相线火线１
Ｌ２　——　相线火线２
Ｌ３　——　相线火线３
Ｎ　——　中性线
ＰＥ　——　保护接地线

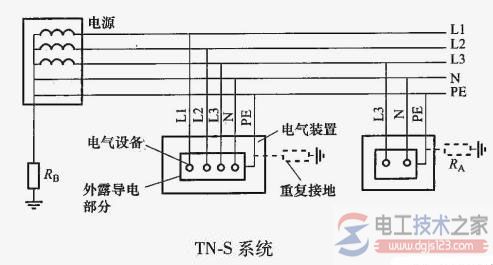

TN-S系统(TN-S system)，是整个系统的中性线与保护线分开的一种TN系统。

TN-S把工作零线N和专用保护线PE，严格分开的一种TN-S供电系统。
