如何测量输电线路正序阻抗和零序阻抗？
|
有关输电线路正序阻抗和零序阻抗的测量方法，测量正序阻抗与零序阻抗，测量各相的电流、三相的线电压和三相总功率，测量时将末端三相短路接地，在始端施加单相交流电压。 输电线路正序阻抗和零序阻抗的测量方法一、测量正序阻抗 如图1-1，将线路末端三相短路，在始端加三相工频电压，测量各相的电流、三相的线电压和三相总功率。 按测得的电压、电流取三个数的算术平均值；功率取功率表1及2的代数和（用低功率因素功率表），并按下式计算线路每相每公里的正序参数。 正序阻抗 Z＝[Uav／(√3)Iav]×[1／L] (欧/公里) (10-7) 正序电阻 R＝[P／3Iav2]×[1／L] (欧/公里) (10-8) 正序电抗 X＝√(Z12－R12) (欧/公里) (10-9) 正序电感 L＝X1／2π? (亨/公里) (10-10) 式中 P ──三相总功率，即 P = P1 P2 （瓦）； Uav──三相线电压平均值（伏）； Iav ──三相电流平均值（安）； L ──线路长度（公里）； 来自：电工技术之家 ? ──测量电源的频率（赫）。 在图1-1中，试验电源电压应按线路长度和试验设备来选择，对100公里及以下线路可用380伏，100公里以上线路最好用1千伏以上电压测量，以免由于电流过小引起较大的测量误差。

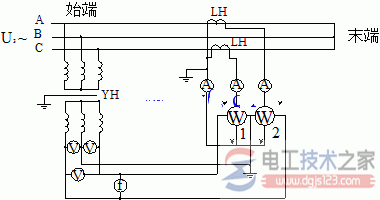

图1-1 测量正序阻抗的原理图 二、测量零序阻抗 测量零序阻抗接线如图1-2，测量时将末端三相短路接地，在始端施加单相交流电压。 根据测得的电流、电压及功率，按下式计算出每相每公里的零序参数。 零序阻抗 Z0＝[3U／I]×[1／L] (欧/公里) (10-11) 零序电阻 R0＝[3P／I2]×[1／L] (欧/公里) (10-12) 零序电抗 X0＝√(Z02－R02) (欧/公里) (10-13) 零序电感 L0＝X0／2π? (亨/公里) (10-14) 式中 P ──所测功率（瓦）； U、I ──试验电压（伏）和电流（安）； L ──线路长度（公里）； ? ──试验电源的频率（赫）。

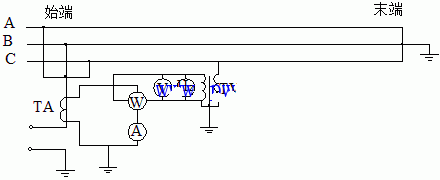

图1-2 测量零序阻抗接线图 猜你喜欢：
|
