气动阀门附件的搭配作用 气动阀门工作原理
|

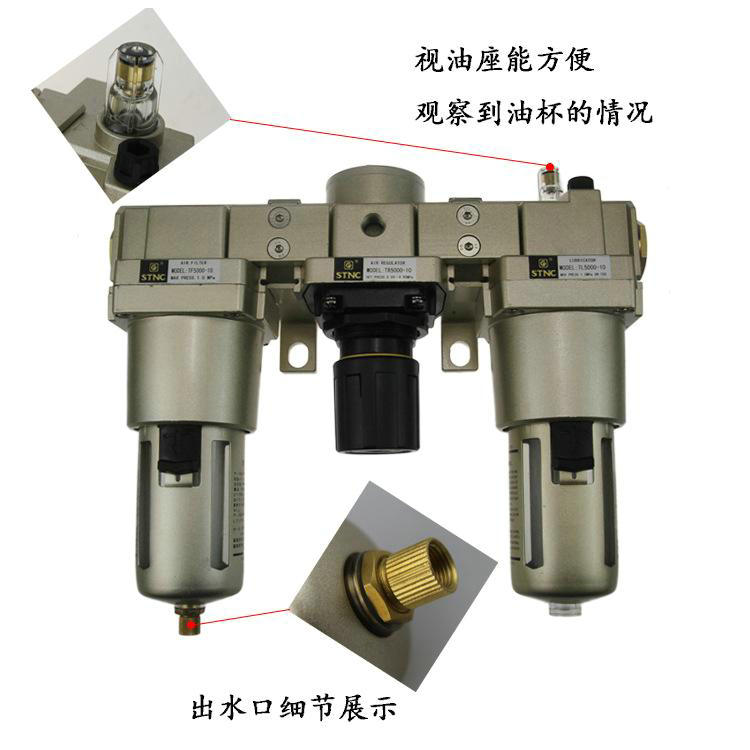

气动阀门是一种借助压缩空气来驱动操作阀门的执行元件，其启闭速度相对较快，常用于快速两位切断使用，也可以用于调节流量使用，由于其主要靠气源来执行操作，顾在易燃易爆的场合中，具有较高的实用性，可用于控制气体、液体、油品、及各种腐蚀性介质。而气动阀门中的附件多变化，搭配不同的配件，就能达不到各种不一样的控制方式，用户可根据阀门的不同工作需要，来进行相应的配置。 气动阀门附件的搭配作用1，气动三联件是气动阀门中为常见的附件，其作用可简单概括为：过滤 减压 油雾。其中减压阀是必配的附件，无论何种功能的气动阀门都必须配置，其作用就是给气动阀门一个标准的动力气源的压力，标准值是0.4-0.7MPa。
减压阀是通过调节，将进口压力减至某一需要的出口压 力，并依靠介质本身的能量，使出口压力自动保 持稳定的阀门。 a. 二联件（过滤器、减压阀）作用：完成对压缩仪表空气的过 滤和减压功能 b.三联件（过滤器、减压阀、油雾器）作用：完成对压缩仪表空气的过滤和减压功能，并对空气进行润滑。

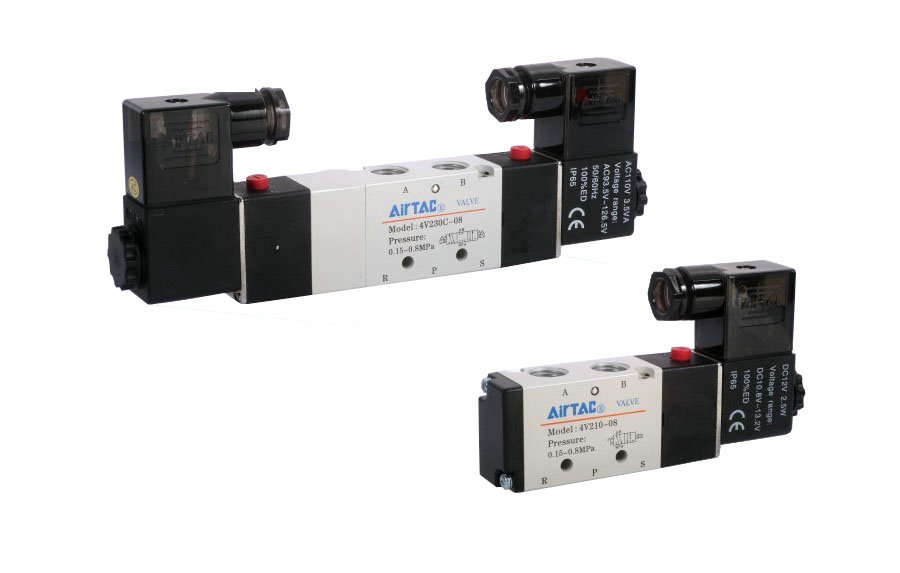

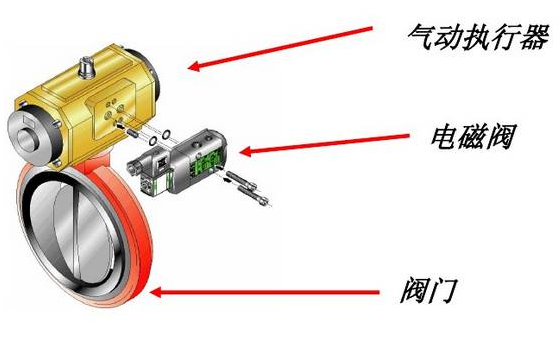

2，气动电磁阀，亦可叫方向控制阀，对于仅仅需要开与关作用的两位阀，电磁阀是必要的配置，电磁阀通过励磁/消磁来达到对气动阀门开/关的控制。电磁阀常用于开关阀，通过电压信号 控制气源气路的通断，以控制阀门的开关。 定义：用电磁铁操纵阀芯移动的阀，一般是通过控制气动执行器的运动过程 实现对阀门的打开与关闭。

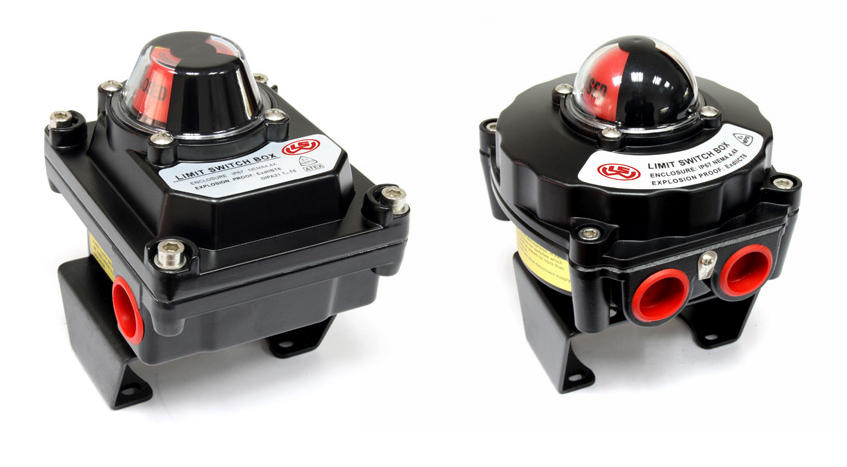

3，阀门限位开关，又称行程开关，也可叫回信器。它是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。如果要掌握两位阀的阀位状态，阀门限位开关是有效的配置，是用以指示和反馈机械设备的运动极限位置的电气开关。

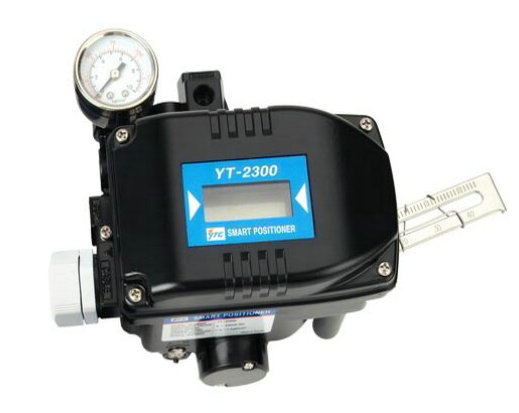

4，阀门定位器，它是气动调节阀的必要配置，通过阀门定位器可以控制阀门在任意开度的位置，它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间
注：如果是有安全条件控制的调节阀还必须配置电磁阀，通过电磁阀来强制控制阀门在意外情况下处于安全的阀位。。 对于大容量的汽缸阀，为了加快阀门的动作速度，导向阀亦是必须配置的，导向阀的作用是由小气量的气信号去驱动导向阀来切换大气量的管路，使汽缸阀门有较快充/放气的气路，导向阀的种类有多种，这要根据气动阀门的具体需要来选配。如果要掌握的阀位是调节阀，那么必须安装阀门开度发信器，它可以反馈阀门在任何位置的开度信号。由于设备工艺的需要，阀门可能是正常开，慢关，或者慢开，正常关，那么就需要配置气动阻尼器，阻尼器就是控制气量通过的大小，通过调节来达到需要的阀门动作速度。 |
