三相负载三角形连接负载断路的计算方法

如何计算三相负载三角形连接负载断路，三相电源作三角形连接时，线电压等于相电压，三相电源用的三相变压器绕组，星形和三角形两种接法都会用到。

三相负载三角形连接负载断路的计算方法

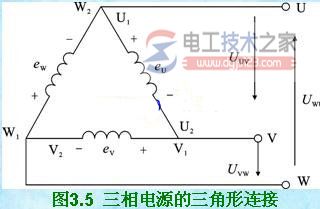

将电源的三相绕组的始、末端依次相连接，再从三个连接点引出三根端线，这就是三相电源的三角形连接。三相电源作三角形连接时，线电压等于相电压，即：

UL=UP （3.5）

发电机绕组很少用三角形接法，但作为三相电源用的三相变压器绕组，星形和三角形两种接法都会用到。

交流电路中的用电设备可以分为两大类，一类是需接在三相电源上才能正常工作的三相用电设备，叫三相负载，例如三相异步电动机，这类负载多为对称三相负载，即每相负载的阻抗值和阻抗角相等；另一类是只需接在单相电源上的单相用电设备，叫单相负载，例如照明灯、电风扇等，它们可以按照需要接在三相电源的任一相电压或线电压上。由单相负载所组成的三相负载，由于各相负载的阻抗值和阻抗角都不一定相等，因此，一般是不对称的三相负载。

与三相电源一样，三相负载的连接方式，也有星形（Y）和三角形（△）两种。

三相电源一般是对称的，负载接入电源时要遵循两个原则：电源电压应与负载的额定电压一致，全部负载要均匀地分配给三相电源。
