电机正反转控制原理图与接线图详解

有关电机正反转控制的原理图与接线图，三相异步电动机的正转与反转工作原理，电机正反转控制电路中交流接触器联锁触头KM1与KM2的作用。

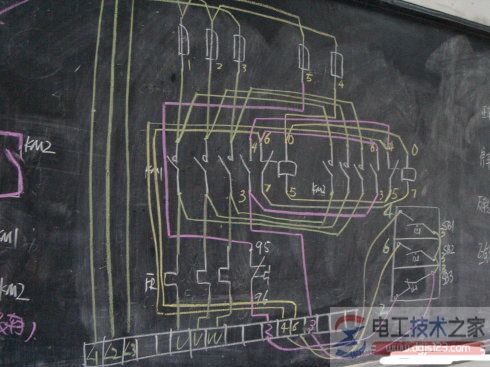

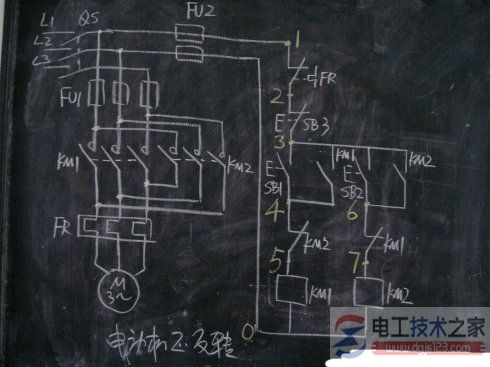

电机正反转控制的原理图及接线图

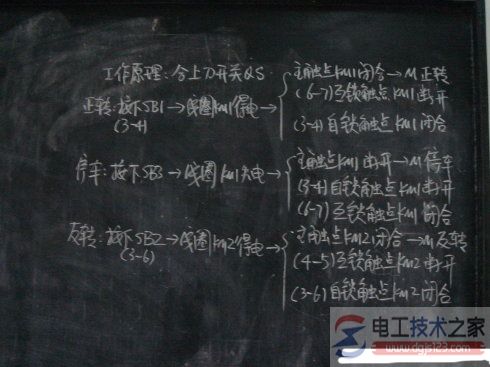

一、三相异步电动机正转的工作原理

QS开关合上后，按下SB2启动按钮，KM1正转交流接触器线圈得电吸合，KM1的常开变为常闭，常闭变为常开，控制回路中进行自锁，使KM1线圈继续得电，主回路中KM1吸合的同时，三相异步电动机正转启动。

按下按钮SB1后控制进回路、断电，使线圈KM1失电，电机动正转停止。

二、三相异步电动机反转的动作原理

QS开关合上后，按下SB3启动按钮，KM2反转交流接触器线圈得电吸合，KM2的常开变为常闭，常闭变为常开，控制回路中进行自锁，使KM2线圈继续得电，主回路中KM2吸合的同时，三相异步电动机反向转动。

按下按钮SB1后控制回路中断电，使线圈KM2失电，电机动反转停止。

联锁触头KM1和KM2还有常闭的SH3和SB2的作用：互锁的作用，电机正转时不能反向运转，保证了电动机的正常工作的进行。

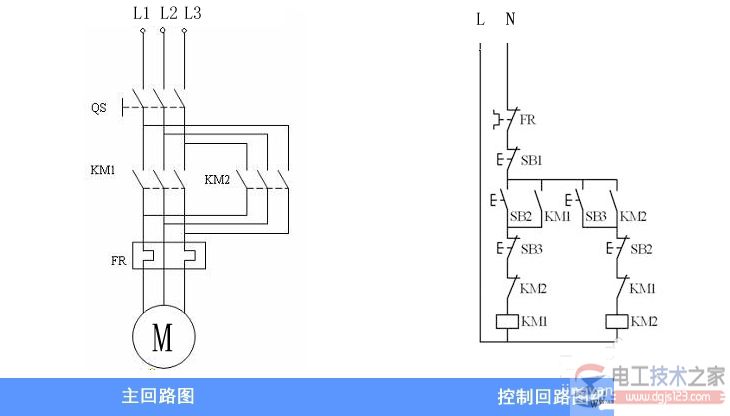

如下图：
