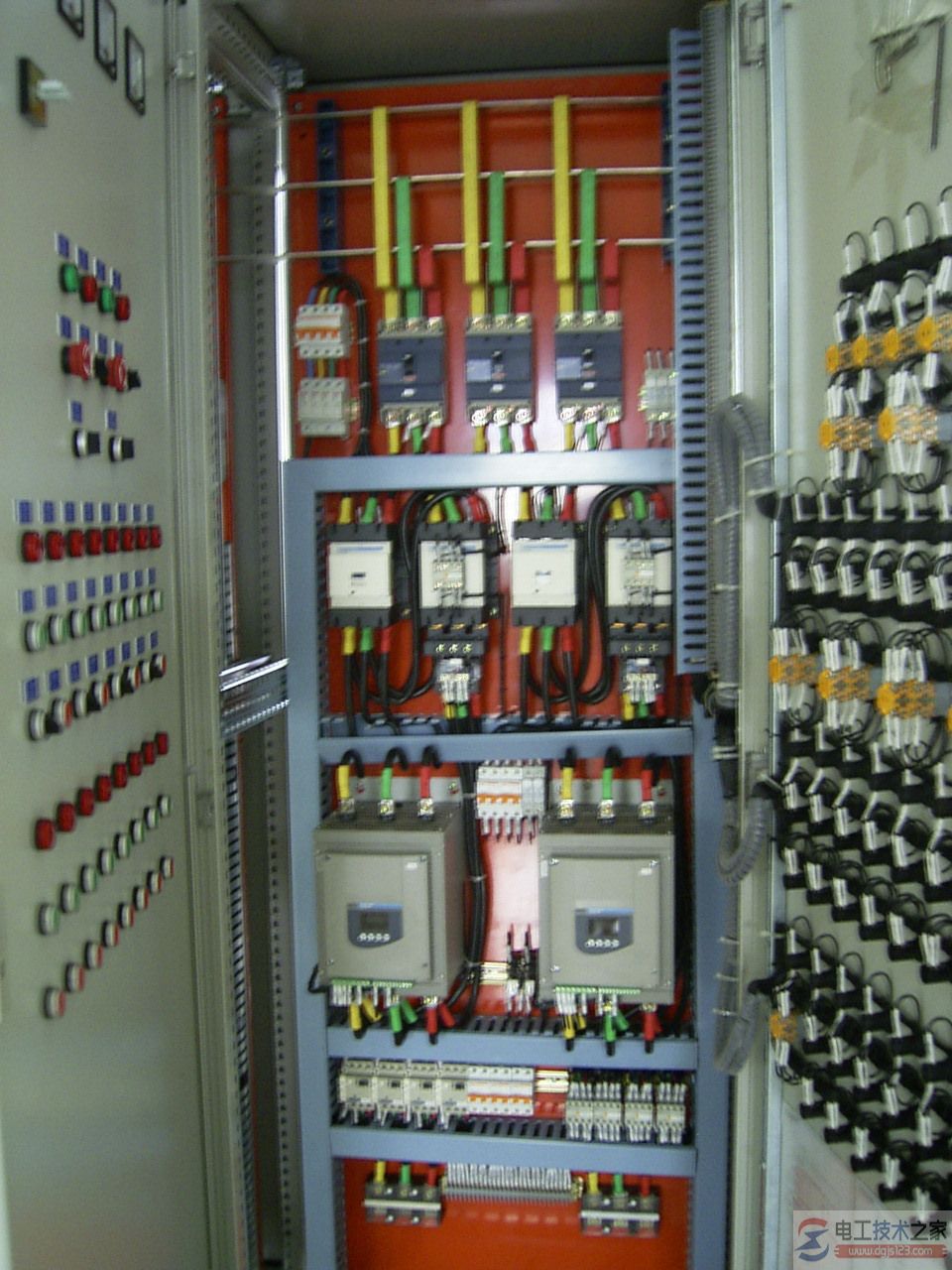

施工现场配电箱分类与配电箱基本知识

有关施工现场配电箱的分类，主要包括部配电箱、固定分配电箱、移动式配电箱三大类，在实际的生产施工现场中，要注意这三者的合理配置。

建筑施工现场的配电箱可分为总配电箱、固定分配电箱和移动分配电箱。

1、总配电箱：

如果是独立变压器，变压器及其后的总配电箱由供电局安装，总配电箱内装总低压断路器和有功、无功电度表、电压表、电流表，电压转换开关、指示灯。
工地各分支线路的接线要接在这只总配电箱后的分路配电箱中。>>相关阅读：施工现场配电箱的安装与安全要求

如果是杆上变压器，这两只配电箱都安装在电杆上，箱下平面距地面1.3m以上，如果是较大的变压器，放在地台上，可以用封闭式配电柜分路配电箱中使用DZ系列低压断路器，总断路器根据变压器额电流选择，各分支线路用容量小些的断路器控制，断路器的容量根据回路的最大额定电流选取，如果电流较小，应选用漏电开关（漏电开关最大容量200A）。

分断路器的个数应比设计分支数多一至两个，做为备用支路。工地配电箱不装监测用电流、电压表。

如果不是独立变压器，而是利用原有变压器，总配电箱与分路配电箱合为一体，加装有功及无功电度表。从总配电箱开始，后面的线路采用TN-S三相五线制，配电箱金属外壳要做接零保护。
